无论是接站、墨盒、标准件或工具更换图尔克的 Bus Mode模式可接很多写头性价比且快地实施 RFID 应用且仅接一根电缆防爆 1 区 /21 区
高度自动化、高度灵活且实时联网的工业生产系统需 要高效的技术来识别系统、工具、工件和产品。此外，还 需要对生产设备数字化转型起决定性作用的智能数据。除 了传感器外，基于无线技术的RFID识别技术在这里也发挥 了重要作用，这种技术可与IO-Link和光电识别系统完美结 合使用。RFID技术是智能工厂及工业物联网 (IIoT) 的关键 技术，因为它可实现针对产品、工具载具或工具的非接触 唯一识别和定位。
作为RFID接口的强大一体式I/O模块
在生产过程中实施RFID通常较为复杂且耗时。为此， 图尔克为客户提供基于TBEN-L、TBEN-LL、TBEN-S和TBEC-LL一体式I/O系列的以太网RFID接口模块。这些 多协议设备支持高频或超高频读写头同时运行，并通过 Profinet、Ethernet/IP或Modbus TCP将数据发送至控制 器。因此，这些模块可以简化具有不同需求的各种应用， 并减少所需的库存。最近，我们还新推出了另一种用于 EtherCAT (TBEC) 的RFID接口模块。所有RFID I/O模块出 厂时都采用防护等级达IP67/IP69K的全密封塑料外壳， 适用于-40到+70 °C的宽工作温度范围。因此，这些模块 无需控制柜，可以直接安装在机器上。
与标准型TBEN-L模块类似，高度紧凑的TBEN-S RFID 模块可以轻松实施，而无需特殊的编程或功能块。例如，当由读写设备触发时，甚至无需控制器发送命令，即可读取和传输载码体的UID或用户存储区数据。集成 的网页服务器支持在不使用控制器的情况下进行功能测 试和调试。可通过CODESYS编程的TBEN-L模块可提供 控制器功能，因而可以直接在现场对RFID数据进行过滤 和预处理，甚至可以在必要时将RFID数据关联至控制操 作。另外，图尔克还面向系统集成商提供支持 Linux的 TBEN-L RFID接口模块。还有一种集成了OPC UA服务器 的TBEN-L RFID接口模块，它符合Auto-ID配套规范。
除了RFID端口外，TBEN-L模块还配有8个通用DXP I/ O通道，支持连接传感器、信号灯或其他执行器。所有终 端都使用M12针座连接器，L编码版本的电源则使用 7/8 英寸M12连接器。而LL模块则使用L编码M12针座连接 器，并支持面向未来的M12电源技术。

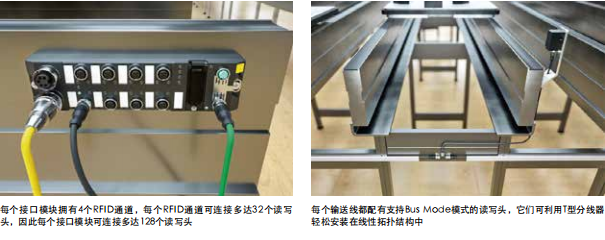

Bus Mode模式允许每个接口模块连接128个读写头

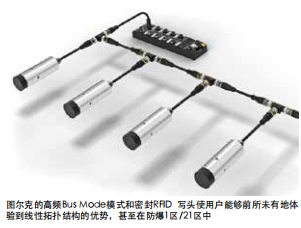

尤其是在狭小空间中使用多个高频读写头的应用中， 图尔克的TBEN接口模块以及TBEC EtherCAT接口模块具 有一项特殊功能：高频Bus Mode模式。例如，该功能与 IO-Link不同，不需要点对点连接，因此用户可以将多达 32个合适的高频读写头分别串联至每个RFID端口（总共4 个）。这对于涉及大量读写位置的应用而言，可以显著减 少所需的接线工作量和成本。
线性拓扑使得布线非常简单。读写头可以使用2米的 短接线从主线路上分接。因此，系统可以轻松安装和扩展。每个通道上的32个读写头都可以在Bus Mode模式 中单独寻址，并执行各种命令，例如读取、写入或识别 UID。可以对读写头进行手动或自动寻址。当更换个别读 写头时，将根据连接的顺序按升序进行自动寻址。由于所 用模块和电缆数量极少，用户可以节省大量成本且显著缩 短安装和调试时间。
高性能：具有可追溯能力的连续工作模式
连续高频Bus Mode模式与高频Bus Mode模式的结 构及成本效益类似，但还额外支持同时激活所有读写头。 由于性能优异，连续模式非常适合静态以及缓慢移动应 用，并可在这些应用中同时读取或写入载码体。在这种 情况下，每个读写头都将读取数据保存在缓存器中，直 到RFID接口模块按顺序对其周期性查询。数据保存在接口模块的FIFO内存中，并由控制器通过“获取缓存器数 据”命令进行获取。
连续高频Bus Mode模式的“追踪与追溯”功能开辟了全新应用领域，例如在物流或物料搬运中。这包括在多轨道传输/输送系统中并行检测具有不同载码体位 置高度的产品以及具有同步生产机械的应用。针对常见应用场景的多种预定义命令和工作模式还减少了PLC中 的编程需求。此外，数据分组以及不同的数据导出选项 还常常使中间件变得不再必要。即使在其他RFID通道使 用高频Bus Mode模式，也可以混合使用高频和超高频读写头。
全密封读写器适用于防爆1区/21区
图尔克的TN-R42/TC-Ex是一款通过相关认证可以 直接用于防爆1区/21区的高频RFID读写头。与用于防爆 1区/21区的其他成熟的阻燃识别解决方案不同，全密封读写头的结构非常紧凑，因此还可安装用于狭小空 间。窄小的TN-R42/TC-Ex非常适合对连接站中的软管和法兰连接进行非接触识别。另外，对于在数据安全性 和访问保护方面有严格要求的应用，我们还提供带密码保护功能的高频RFID载码体。
由于Bus Mode模式通过了防爆1区/21区使用认证， 图尔克现在可为Bus Mode模式下的防爆和非防爆区设备提供全面的产品组合。TN-R42/TC-Ex的使用方法与标准读 写头类似，因此在连接和配置整个系统时，无论是面向防 爆区还是非防爆区的设备，它们给用户的视觉感官和使用 体验是相同的。在防爆区中，仅需记住总线线路上的最后 一个工作站必须是带总线终端电阻的设备。因此，防爆区 Bus Mode模式中可连接的读写头数量也是受限的：在紧凑 型TBEN-S接口模块上，每个通道可连接最多 5个读写头， 而 TBEN-L接口模块每个通道最多连接10个读写头。
保护外壳支持在防爆2区使用
为了能同样在危险区域使用TBEN-L、TBEN-S和TBEC 系列 IP67 RFID接口模块和 I/O模块或 IMC隔离开关放大 器，图尔克开发了采用不锈钢材质的保护外壳。该外壳可 保护通过相关应用认证的模块及其连接，从而防止其发生 机械损坏或意外断开连接。因此，可以满足在ATEX 2区使 用设备所需遵循的所有规范。
减少调试工作量
由于集成了可周期性传输过程数据的图尔克RFID数据 接口，用户可以轻松快速地访问高频和超高频功能，例如 空闲模式。通过在数据接口的参数中激活读写头地址，也 可对支持Bus Mode模式的高频RFID读写头进行自动寻址。 与传统方法相比，这可显著减少用户的操作时间，因为他 们可以将读写头依次相连，并对它们进行自动寻址。支持 Bus Mode模式的高频读写头的总线地址也可通过网页服务 器或通过TBEN-S-RFID借助PACTware设置和查询。这样， 用户无需使用接口转换器，即可检查Bus Mode模式是否正 确启动。
软管站、墨盒、标准件或工具更换
高频Bus Mode模式已经在实际应用中取得了成功，例 如在化工、制药和食品行业中的连接站和软管站中。连接 不当或介质泄漏可能严重影响设备安全、产品质量或同事 和客户的身体健康。酸进入错误储罐可能造成严重的潜在 危害。为了确保软管与相应连接点之间正确连接，图尔克 专门提供了完整的高频RFID解决方案，其中高频Bus Mode 模式在确保高效运行上发挥了重要作用。只有当读写头检 测到软管连接正确，阀门和泵才会收到打开信号输出。得 益于RFID技术，还可传输最近一次软管清洗的日期或时间 等信息。图尔克的TNR42/TC-Ex高频RFID读写头还可以在 危险区域（1区/21区）中使用。该解决方案可选用适用于 各种特定应用需求的载码体，包括适用于腐蚀性介意的玻 璃管载码体。另外，RFID载码体也可直接嵌在金属盖上或 使用夹子固定。
另一个应用领域是打印机墨盒的识别。在该应用中， 墨盒通过读写头自动识别，可靠防止印刷错误及生产停 机。系统还可提醒操作人员及时更换油墨。系统根据墨盒 安装日期及有效期截止日期来确定系统消息的时间，并使 用当前油墨消耗量来估计各个墨盒的液位。
在其他许多应用中，用户还可受益于高频Bus Mode模 式，从而快速高性价比地连接多个高频读写设备。这包括 具有多种标准件和可更换工具的机器，以便可以检测和记 录特定工序使用的工具是否正确。该解决方案的另一大用 处是品牌保护。因此，机器制造商和用户都可因使用原厂 工具和原厂耗材而保障安全性和设备使用寿命。然而，若 不出售工具，而是基于对所使用工具或标准部件和耗材的 计算来收取费用，则可推出全新的业务模式。此外，机器 制造商也可为用户建立自动化发货仓库。一旦部件安装到 机器上，就会发出消息提醒补货。然而，该概念仅在确保 排他性使用原厂零件时才有效。
