皮尔磁:固定防护上的开口大小选择
来源: 皮尔磁作者: 皮尔磁时间:2020-10-27 19:41:45点击:1430

固定防护装置是最常见和经济实用的机械风险防护方式,但是在实际应用过程中,出于多方面因素考虑,固定防护装置上需要留有开口,比如应客户要求,需采用防护网进行危险区域隔离防护,或者因为设计需求,需要留有开口供走线使用,亦或因为机械防护罩的安装方式,与其他防护装置之间不可避免的会留有一段缝隙,此时如何平衡开口大小和安全距离的需求,以规避风险,则成为了我们必须要考虑的问题。EN ISO 13857机械安全-防止上下肢触及危险区的安全距离则给出了充足的解释和答案。

图1展示了规则开口与安全距离的对应关系(14岁以上人员+上肢),当长方形开口的长度小于等于65mm,宽度介于20-30mm时,安全距离的要求可降低至200mm。

皮尔磁

图1

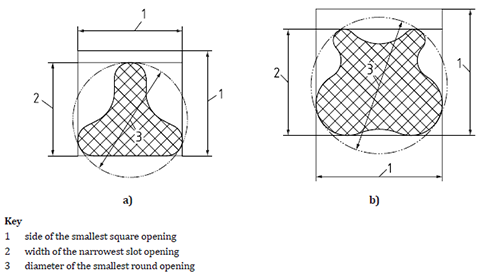

图2展示了不规则开口与安全距离的对应关系(14岁以上人员+上肢)

首先根据不规则开口确定以下数据:

1、能够覆盖开口的最小正方形的周长

2、能够覆盖开口的最小长方形的宽

3、能够覆盖开口的最小圆的直径

根据这三个数据,按照图1,可以得出三个安全距离,选用其中的最小值作为该不规则开口的要求安全距离。

皮尔磁

图2

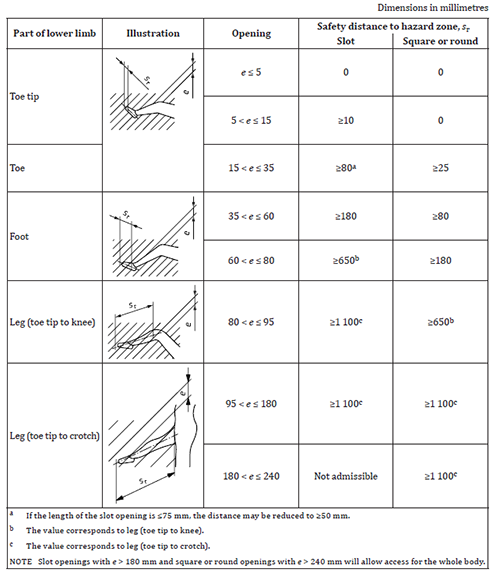

图3展示了开口与安全距离的对应关系(14岁以上人员+下肢),当长方形开口的长度小于等于75mm,宽度介于15-35mm时,安全距离的要求可降低至50mm。

若长方形开口宽度大于180mm,正方形开口边长或圆开口直径大于240mm,则认为人员的整个身体可以由此进入。

皮尔磁

图3


现在了解固定防护上的开口大小和安全距离的要求了吗?若仍有疑问或想了解更多关于机械安全的标准,皮尔磁可提供机械安全专家培训,帮助用户更好更快地理解标准要求。
