魏德米勒A系列大电流接线端子
来源: 魏德米勒作者: 魏德米勒时间:2021-08-09 17:20:48点击:2676

采用直插式电源联接技术的魏德米勒Klippon®Connect接线端子:通过新型A2C 50/70 和 A2C 95/120大电流接线端子(适用于横截面分别为70 mm²和120 mm²的导线)扩展了A系列接线端子组合– 用于联接单股硬导线/多股线和软线– 直径2.0 mm2的标准化测试点– 可用于各种安装选项的各种接线端子系统和预制模块

空间和接线时间在控制柜装配中非常重要。魏德米勒Klippon®Connect大电流接线端子有助于节省这两者,同时确保为用电设备安全高效地配电。Klippon®Connect产品系列已扩展,包括新的A2C 50/70和A2C 95/120大电流接线端子。它们可以联接最大额定横截面为70 mm² 或120 mm²的单股和多股线。其他特点包括1000 V AC/1500 V DC的额定电压和150 A (A2C 50/70) 或 232 A (A2C 95/120)的额定电流。

魏德米勒资讯

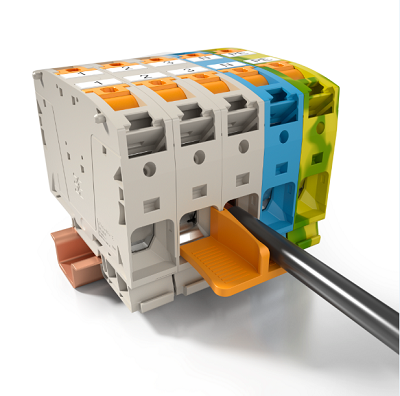

魏德米勒A2C 50/70 和 A2C 95/120直插式接线端子可安全高效地为用电设备配电

与较小横截面的产品一样,新的接线端子还配备了带操纵杆的直插式电源联接。这将可以在几秒钟内完成导线联接。您只需将导线插入打开的触点,然后制动操纵杆,即可建立长期稳定、气密和抗振的联接。当操纵杆闭合时,可以直接将导线插入联接点,无需任何工具。

该联接保证了接线过程中的高度灵活性,同时又保持了过程的可靠性。这将可以节省大量接线时间,尤其是在工厂现场进行接线工作时,因为此类操作通常是在不利条件下进行的。

电位分配就像联接一样简单。只需将横联件放在打开的触点中并用操纵杆确认即可。这样即可建立牢固的接触,无论是否包含额外联接的导线。横联件的设计使得它们可以立即获得识别,即使在联接导线时。橙色套环明确地从触点突出,而不会干扰接线工作。

魏德米勒资讯

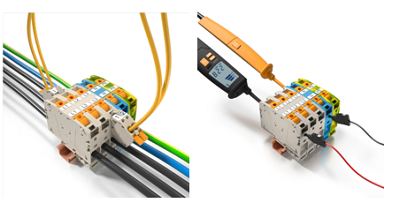

高效的电位分配:只需将横联件放在打开的触点中,然后用操纵杆闭合触点

横截面积为50 mm² - 185 mm²的统一辅助联接可以实现一个单独的电压分配点。例如,它可用于电源开关之前的应急电源,作为信号点,或用于电涌保护器中的回路。其他应用包括提供维护插座或控制柜照明。辅助联接配有操纵杆机构,它也允许免工具的多股线接线。另一项实用功能是直径2.0 mm的标准化测试点。而标准化的附件可确保使用所有A系列接线端子无故障地工作,并提供精简的附件组合,以便快速轻松地进行测试。

魏德米勒资讯

横截面积为50 mm² - 185 mm²的统一辅助联接可实现一个单独的电压点。标准的2.0 mm直径测试点可让您轻松快速地进行测试。

为了获得更好的概览,尤其在具有广泛安装选项的情况下,可以使用大尺寸标记标签来标识施加的电压。在35 mm² - 185 mm²联接区域中固定闪电标记还可防止带电状态下的接线。这样可以确保人机安全。

魏德米勒资讯

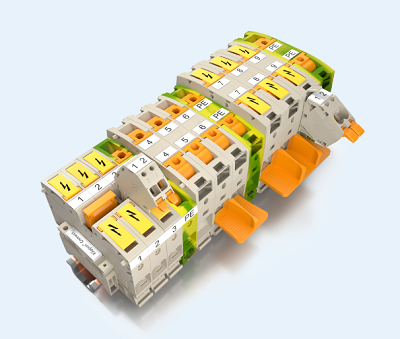

大尺寸标记标签可以提醒您注意施加的电压。固定闪电标记可以阻止您在带电状态下接线。

各种接线端子系统和预制模块系列以及各种安装选项让您别无他求:客户可以选择三极、四极和五极接线端子版本,即L1, L2, L3 ,或 L1, L2, L3 和 N,以及L1, L2, L3, N 和 PE。预制的电源接线端子减少了变体数量和存储成本,并且它们还可以快速简便地安装,既可卡接到TS 35端子导轨中,也可通过集成的底脚支架拧到安装板上。

Klippon®Connect大电流接线端子通过其令人信服的概念为整个控制柜装配过程提供支持。无论是联接导线时的简单操作,控制柜中更大的空间,还是安装过程中的节省时间:Klippon®Connect都会对提高生产效率和安全性做出重大贡献。
