产品概述：
通过WRG-A磁致伸缩位移传感器来控制金属板自动焊接设备的独立升降臂，将其误差范围优化控制在1.5mm以内。
工艺过程
设备的主要用途是焊接金属板，滚轮送料装置将两块大的金属板送到两个相对的TIG焊接单元。整个焊接过程包括抬升两块金属板，然后沿其整个长度焊接切向板。

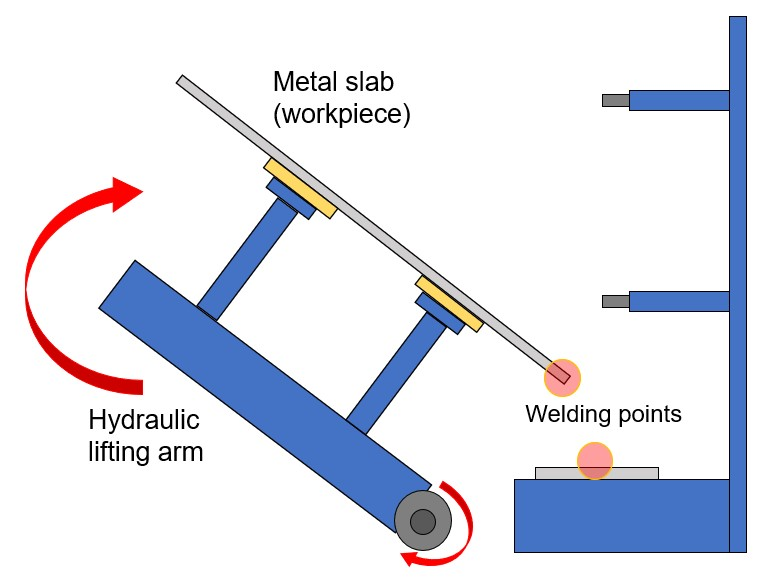

图1 工艺过程
产品挑战
在工艺过程中，由于两块板的尺寸较大，需要15个独立的提升/定位臂来对比例阀门控制的液压缸进行操作。难点在于金属板块的同步提升，且避免板块变形。与其它不在同一高度的板块相比，某些机械臂的重量过重。精确测量和控制液压回路中的油压以及机械臂的位置对工艺应用非常关键。需要位移传感器和压力变送器的相互合作才能实现，它们具有非常高的精度和可重复性。
产品优点
KS压力传感器
结构紧凑，不锈钢材质
量程范围：1-1000bar
输出信号：0...10V(3 wires/4...20mA(2 wires)
高精度，具备SIL2认证

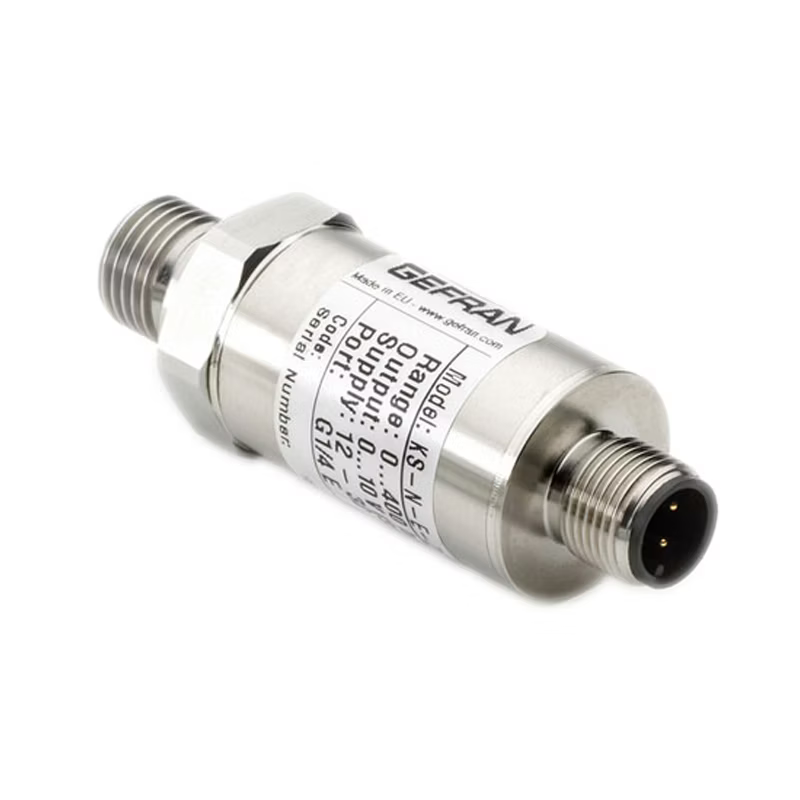

图3 KS压力传感器
WRG磁致伸缩位移传感器
滑动或浮动磁性光标
量程：50-1500mm
IP67防护等级
抗干扰度强，高重复精度
线性度：0.04%FS

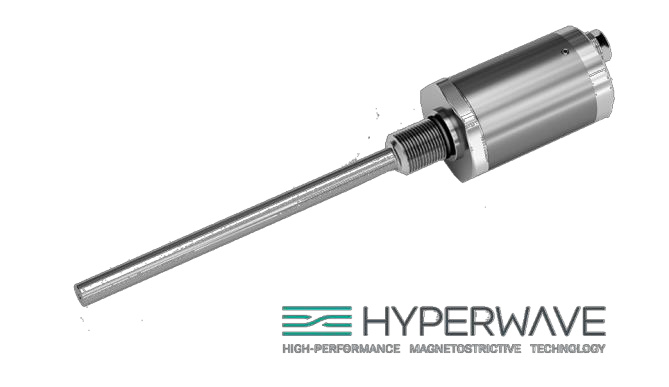

图4 WRG-A磁致伸缩传感器
解决方案

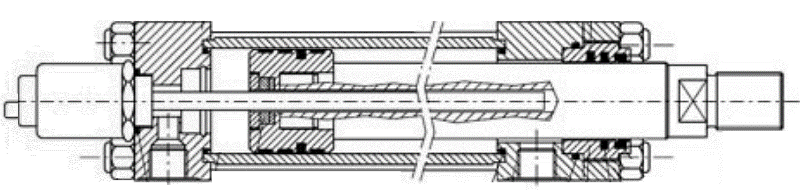

KS压力传感器应用于在液压回路中进行对油压的测量，同时在金属板设备的液压缸中安装15个WRG-A磁致伸缩位移传感器，通过实时反馈运动部件的位置，来对同步移动的设备进行精确的测量。
