皮尔磁:通过光幕进行危险区域的安全防护
来源: 皮尔磁作者: 皮尔磁时间:2021-09-15 09:35:43点击:436

现如今的创新型的安全光幕/光栅,由于极短的反应时间(可达到6ms)以及没有盲区的特点,在安装方面可以更加靠近危险区域。在对安全性、灵活性、接线简单和快速调试有要求的地方,这种光幕正在为无障碍的安全解决方案设定标准。

在生产和物流领域,只要生产流程中有持续的进料和出料,基于光栅的安全解决方案永远是首选,去除围栏或是人和机器的交互是创新的人机协作应用的一部分。




光栅的新类型

根据机械指令2006/42/EC,必须对工厂和设备采取合适的安全措施,以消除对人类的任何危险或将其降低到可接受的水平。这些措施必须满足确定的风险等级和规范性说明。2015年,标准IEC/EN 61496首次在电敏保护设备(ESPE)的类型等级、安全完整性等级(SIL,根据IEC 62061)和控制器执行安全功能时的可靠性程度(性能等级PL,根据ISO 13849)之间建立了联系。自2015年5月起,在性能等级PL c/SIL 1以及SIL CL 1及以下的应用中只能使用2类光栅;在3类的安全光栅推出之前,用户只能选择满足PL e要求的4类安全光栅去满足PL d的安全要求,这意味着用户要为此付出更高的成本。

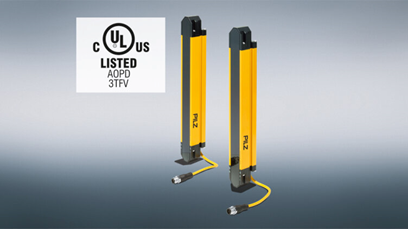

外部规格、框架的变化以及由此产生的影响往往是创新过程背后的刺激因素。甚至是在标准的变化生效前,自动化专家皮尔磁就推出了3类的安全光栅来弥补这一“类别空白”。PSENopt II 的3类安全光栅完全排除了盲区,是目前市场上唯一的一款适用于EN/IEC 61496-1 PLd应用的安全光栅。




无障碍,安全和多样性

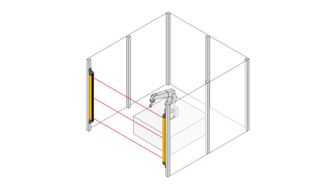

符合类别的要求,既不限制操作性也不限制生产的灵活解决方案,是对光幕的基本要求,这也是为什么保护一个确定的区域不受侵扰是光幕的基本功能的原因。从本质上讲,他们是基于一个简单的发射器-接收器原理,由独立的、不可见的红外光束组成。如果这些光束中的一根或多根光束被遮挡,控制器就会发出指令,使得任何有潜在危险的运动安全停止。

然而,光幕的特别之处就在于它的灵活性和可管理的功能:除了一些常见的安全特点,如保护手指、手和身体等,根据类型的不同,它还可以实现广泛的,诸如消隐、屏蔽和级联的额外功能。因此,光幕能够完全满足应用要求。


直观的软件

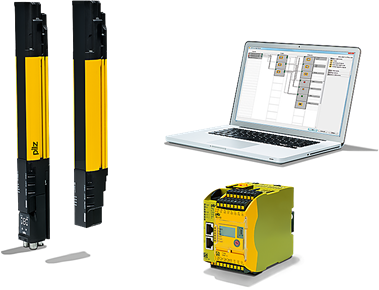

为光栅专门定制的软件工具为光栅的安装、调试和处理提供支持,让实施简单化。例如,皮尔磁为光栅产品组提供了一个专门的软件包:PSENopt Configurator让光栅的每一根光束都清晰可见,从安装校准到诸如屏蔽、消隐和级联的功能,通过一个配置工具即可完成。除此之外,还可以进行快速的、有针对性的诊断,立即追溯到光栅的光束被遮挡的位置和原因,故障信息记忆库内的信息可以用纯文本的信息读取。所有的这些特点有助于减少停机时间,提高设备的可用性。通过这个软件配置工具,用户还可以轻松地通过编程适配器从别的机器设备中下载创建好的配置信息。




可以满足用户要求的皮尔磁光栅产品组

皮尔磁的PSENopt II的抗震性强,机械负载最高可达50g,具有很好的可用性,是机器人、包装设备和压机等应用的首选。皮尔磁推出的PSENopt II的3类光栅,是目前市场上唯一的一款为需要达到EN/IEC 61496-1 PL d应用提供的经济安全的光栅。


皮尔磁也提供满足EN/IEC 61496-1/-2 PLe应用的4类光栅,PSENopt II光栅满足保护手指、手和身体的最高要求,长度覆盖从15cm到180cm,除此之外,还有各种附件选配,如棱镜柱等,实现了经济、完整的解决方案。从本身而言,PSENopt II光栅为用户提供了非常广泛的设计范围、效率和可靠性。与可配置的小型控制器(如皮尔磁的PNOZmulti 2)组合使用,为用户提供一个完整且经济的解决方案。


PSENopt slim光栅适合空间受限的应用,如果机器的每一个生产周期都会有人员干预,如工件的放入、或材料的输入和输出等。在这些情况下,需要使用达到保护手指和手的紧凑型的光栅,达到最高的性能等级PL e。无盲区的级联功能能够有效防止从保护区域的后方侵入,符合IEC 61496-2标准的要求。
