台达以VTScada工业组态软件 为澳门大学河底隧道提供智能守护
来源: 台达作者: 台达时间:2022-01-20 11:02:30点击:1166

澳门大学横琴校区河底隧道,是澳门大学连接珠海横琴校区的主要通道,隧道路线全长1,570m,其中隧道段长1,430m,设计车速为50KM/h,车道限界高度5.6米,车道宽度2×4.5米;包括1座监控中心,31个现场控制站,一套冗余控制站。


在这条澳门大学师生往返两校区的隧道里,依托VTScada工业组态软件开发的中央监控系统(CCMS),承载着隧道日常运营全面监控的重要作用。



图1 澳门大学横琴校区河底隧道,依托VTScada开发的中央监控系统,承载着隧道日常运营全面监控的重要作用


CCMS系统全面实现:

通用设备监控

· 风机监控:监控及运行车道、行人道风机,能见度、风速、风向、烟雾、CO/CO2浓度等传感器状态或参数值;

· 防火门监控:监测隧道内防火门磁、垂直电梯、手扶电梯的状态,联动CCTV与报警系统;

· 交通监控:远程监控隧道内交通信号灯、通行灯、声光报警器及龙门架超高探测;

· 水泵监控:监控雨水泵/污水泵/潜污泵等水泵运行状态、水箱水位及相关报警状态;

· 电力监控:监控隧道内所有智能电表电能参数及UPS/发电机/应急照明系统等设备的状态。

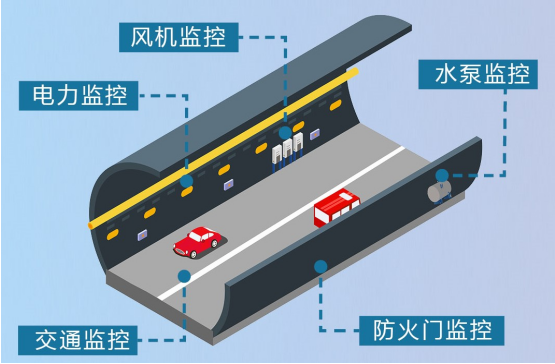

图2 依托VTScada开发的中央监控系统为澳门大学横琴校区河底隧道的风机、水泵、交通、防火门、电力等电力设备实现全面监控


联动第三方系统

· 联动中央监控大屏:发生相关报警时,CCTV监控大屏弹出指定摄像画面功能;

· 联动紧急电话系统:通过心跳机制定时向紧急电话系统主动发送报文,监控电话状态,拨打指定号码;

· 联动信息情报系统:通过CCMS选择信息情报显示屏显示内容;当相关报警发生时,联动情报牌显示指定应急提示信息;

· 联动公共广播:相关报警发生时,指定位置公共广播播报预置语音,提醒隧道内人员当前隧道情况及处理措施。

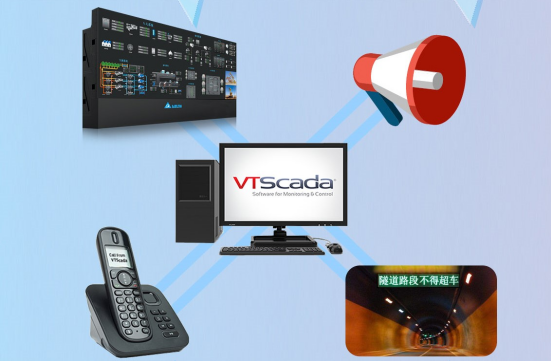

图3 依托VTScada开发的中央监控系统与第三方系统实时联动,澳门大学横琴校区河底隧道信息畅通提供支持


系统总览

· 显示双向车道交通灯状态、通行灯状态、信息情报牌内容、风速风向参数;

· 显示累计消防报警次数;

· 显示当日CCTV弹屏及龙门架超高报警次数;

· 显示车道与行人道风机运行状态、防火门、紧急电话状态统计信息。

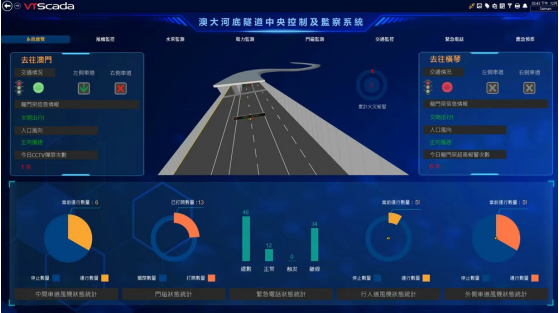

图4 依托VTScada开发的中央监控系统整合显示总览信息



应急预案

· 预置多种应急预案,包括消防应急、交通堵塞、交通事故、人员误入等应急预案;

· 当启动应急预案时,联动风机、CCTV、公共广播、信息情报、交通灯、通行灯等多系统执行相关动作。



图5 依托VTScada开发的中央监控系统,设计了多种应急预案,为隧道安全保驾护航


除了出色的完成CCMS功能设计外,VTScada 极具特色的功能在此项目中带给业主耳目一新的感觉:

· 参数化页面、自定义Tag类型、自定义组件功能抢跑时间,一天即完成一周的工作量;

· 按照ANSI/ISA-18.2标准实现报警管理,为后续操作奠定良好基础;

· 自动记录开发人员的每一步有效动作,随时还原到之前的任意版本;

· 更新包远程导入服务器应用程序,保证服务器与各工作站的不间断运行;

· 多工作站及远程开发模式发挥抢跑时间作用,为工程的工期进展赢得了时间;

· 多种强大的冗余功能保障了数据的安全性、完整性,以及可靠的连续运行。



数字时代,隧道管理的集中监控、应急警报和数据分析愈加重要,VTScada实时直观,快速灵活及丰富的功能,与该隧道监控要求高度契合,充分彰显了台达构建智能化解决方案的能力。
