交流接触器工作原理 交流接触器怎么接线
来源: ceasia-china.com作者: Kenny Fu 时间:2020-03-03 17:47:34点击:3407

交流接触器最主要的作用是保护电路,交流接触器的继电器带有过流或接地保护功能,当打雷之后线路上有雷电时,它就会切断负荷电源来保护电路。因为很多朋友对于交流接触器不太了解,本文就介绍下交流接触器的工作原理及接线方法。

交流接触器工作原理

接触器的工作原理是:当接触器线圈通电后线圈电流会产生磁场,产生的磁场使静铁芯产生电磁吸力吸引动铁芯并带动交流接触器点动作,常闭触点断开常开触点闭合,两者是联动的。

当线圈断电时电磁吸力消失,衔铁在释放弹簧的作用下释放使触点复原,常开触点断开常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合以达到控制负载的电器。

交流接触器利用主接点来控制电路,用辅助接点来导通控制回路。主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个「山」字形的幼硅钢片叠成,其中一个固定铁芯套有线圈,工作电压可多种选择。为了使磁力稳定铁芯的吸合面加上短路环,交流接触器在失电后依靠弹簧复位。

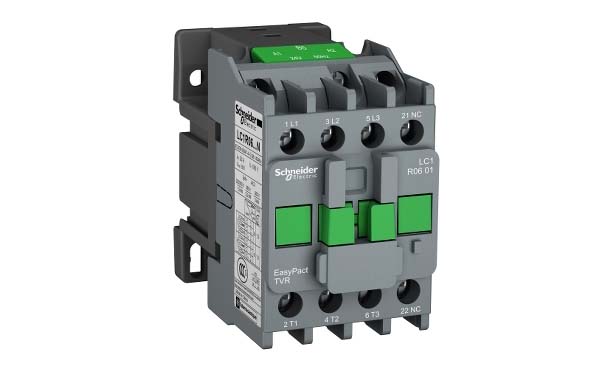

接触器

交流接触器怎么接线

以CJX2 3210交流接触器为例来讲解。CJX2 3210 型号接触器的 CJ交流接触器 X小型 2设计序号 32额定工作电流最大32A 10触头3p+NO NO常开辅助触头。

CJX2 3210接触器自保常动接线法:L1 L2 L3是主电源进入接触器的主触头电源,T1 T2 T3是从接触器出来的负载主电源,13NO 14NO是常开自保辅助触头,A1 A2 A2是线圈接线端,其中有两个A2,其实是线圈的两根出线(A1 A2),其中一根出线分的两个线头(A2 A2),A2分两个接线端是为了方便接线,所以A2和A2是直达线(也就是一根线)。

合上主电源和控制电源,按下启动按钮SB2,接触器线圈得电主触头闭合,同时辅助触头常开NO由动作成闭合(接触器自保),负载电动机起动运行。按下停止按钮SB1,接触器线圈失电主触头释放,辅助触头闭点恢复到原始状态常开,负载失电电动机停止运行。

关于交流接触器的问题,本文重点介绍了交流接触器的工作原理,以及交流接触器十怎么接线的。事实上大家知道交流接触器的作用,并且知道怎么接线就可以了。当然如果对交流接触器感兴趣,则可以研究更多关于交流接触器的资料。
