根据交流接触器接线图学会接线
来源: ceasia-china.com作者: Kenny Fu 时间:2020-03-03 17:55:07点击:1462

现在很多电力设施都会用到交流接触器,很多朋友不清楚甚至没听说过交流接触器,今天就来给大家讲讲什么是交流接触器以及交流接触器接线图是怎样的,不会的朋友可以根据本文说到的交流接触器接线图学会接线。

首先来看看交流接触器是什么。交流接触器在电力拖动以及自动控制系统里是很常见的一种执行元件,它的主要功能是接通或者关闭线路,它还可以控制像电动机这些大功率设备的启动和暂停,还可以控制它们的正反转向。最厉害的是每当停电的时候它就会使电动机完全停止运行,就算是再次来电也不会启动,这样就可以有效避免由于突然来电机器运转对工人造成伤害,所以说交流接触器的功能十分强大。

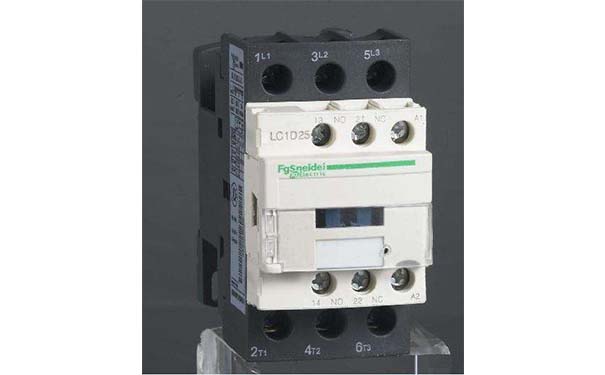

接触器

知道了交流接触器的相关知识再来看看它是怎么接线的。想要学会接线基础的电路知识可是必须要掌握的。小伙伴们可以看看说明书,接下来看看具体操作:

首先要找清电路的顺序并且从主电路开始接。可以看到交流接触器接线图中的接触器上有三个孔,分别是L1,L2以及L3,这三个孔是电源侧,从那里出线接到接触器的T1,T2以及T3上,这三个是负载侧,然后在把这三根线接到电动机上面,这个时候看看接触器线圈所处的电压是多少,接下来选择控制电压。然后在启动按钮的两端接两根线,注意这两根线分开,其中一根线接到停止按钮上另一个先放在一边。停止按钮的另一边也接上线,把线连到另一个小接触器线圈上面的辅助触头上。然后把小接触器与大接触器用线接在一起,这样下来一个完整的电路就形成了。

根据之前看的接触器电压再把L1接到火线上,把T2接到零线上。并且把保险丝接到L1 的线内,一个完整的交流接触器接线图就大功告成了,接下来要测试一下成功与否,先把接触器断开到电动机上,打开电源开关看看接触器有没有正常工作,如果工作正常那就是成功了。不正常的话看看是不是那根线接错地方了,把线来回换换,如果还不成功就是操作有问题了,可以请教一下身边会接的小伙伴。

本文重点介绍了交流接触器接线图的接线方法,可以看到步骤和方法还是很简单的,大家不放多去尝试几次,基本就能搞定交流接触器接线图了。另外提醒大家不管安装什么,都要记得去多看说明书。
