电气接触器符号简要说明
来源: ceasia-china.com作者: ceasia-china.com时间:2020-03-04 16:31:56点击:35994

电子元件(electronic component)是电子电路中的基本元素,通常是个别封装并具有两个或以上的引线或金属接点。电子元件须相互连接以构成一个具有特定功能的电子电路。本文重点给大家介绍下电气接触器符号表示的内容。

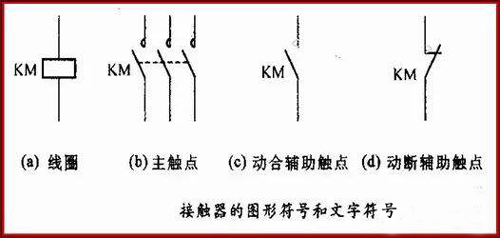

接触器符号

一,接触器

接触器是最常见的电气元件是常用来控制电机。比如有款接触器的型号是 CJX2-2510

C符合表示交流,J符合表示交流接触器,X2符合表示是设计序号,25符合表示额定电流为25a,1符合表示有一个常开辅助触点,0 符合表示有0个常闭辅助触点。

标注NO的位置对应常开触点,标注NC的位置对应常闭触点,这个接触器上面卡了一个辅助触头,增加了2组常开2组常闭点。接触器有交流也有直流使用的时候一定要注意区分。大多接触器上都有2个A2触点,这两个触点内部是连到一起的。

二,继电器

常见的继电器有热过载继电器和中间继电器以及时间继电器。热过载继电器主要是用来保护电机,使用的时候需要把常闭点串到接触器的线圈上,当电机电流达到继电器的整定值时热继电器就会断电。

时间继电器也有很多种,注意区分它的动作触点,有的动作触点有延时功能有的只是瞬时动作触点。还有就是它的图形符号,区分是通电延时还是断电延时。

注意2种情况一定要区分开,中间继电器的图形符号和接触器符合的类似,文字符号是KA。线圈也分交流和直流使用的时候注意区分。

三,断路器

常见的断路器包括空气开关和漏保,比如有款断路器的型号DZ47-63 C10。

47符合表示是设计序号,63符合表示是壳架等级电流也是它能承受的最大电流值。C10表示额定电流也就是我们说的保护电流,达到这个电流值断路器就会跳闸。

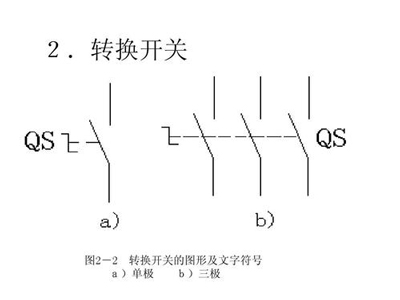

接触器符号

四,开关

按钮开关的种类很多,常见的有档位开关和带指示灯的开关,以及自复位开关和急停开关等等。这些开关底部都是有两组开关,一组常开一组常闭按需要接线即可。行程开关的原理也一样接法类似。

以上是常见的四款电气元件,熟悉以后可以找一些简单的电路图学习实物接线。关于电气接触器符号的表示意义,本文也做了简要的讲解,事实上这些元件或者是接触器都有说明书可参考,上面也列出了各种接触器符号的意义。
