接触器型号怎么看 接触器型号代表的含义
来源: ceasia-china.com作者: Kenny Fu 时间:2020-03-04 11:24:59点击:10108

接触器通常分为交流接触器和直流接触器,它应用于电力以及配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合以达到控制负载的电器。本文给大家介绍的是接触器型号怎么看,以及接触器型号代表的含义是怎样的。

接触器型号怎么看

例如:CJl0Z-40/3为交流接触器,设计序号10属于重任务型,额定电流40A主触点为3极。CJl2T-250/3为改型后的交流接触器,设计序号12额定电流250A,有3个主触点。

我国生产的交流接触器常用的有CJl0,CJl2,CJX1,CJ20等系列及其派生系列产品,CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。这些产品一般具有三对常开主触点,常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列,分单极和双极两大类,常开、常闭辅助触点各不超过两对。

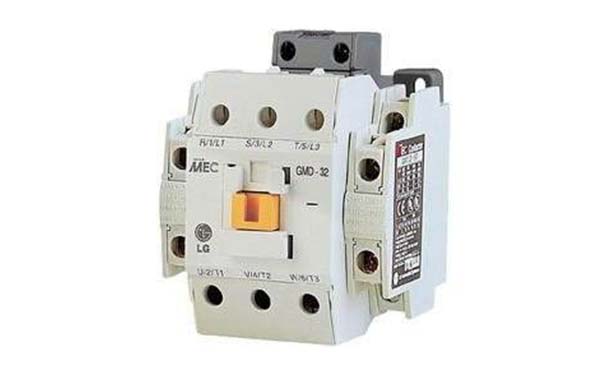

接触器

除以上常用系列外我国近年来还引进了一些生产线,生产了一些满足IEC标准的交流接触器。

CJl2B-S系列锁扣接触器用于交流50Hz,电压380V及以下、电流600A及以下的配电电路中,供远距离接通和分断电路用,并适宜于不频繁地起动和停止交流电动机。具有正常工作时吸引线圈不通电、无噪声等特点。其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电不仅无电力损耗而且消除了磁噪音。

由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。它们主要供远距离接通和分断电路并适用于频繁地起动及控制交流电动机。3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便以及可靠性高等特点。额定电压为220~660V而额定电流为9~630A。

接触器型号代表的含义

交流接触器LC1D65M7C代表65A/220V的国产D系列交流接触器,工作频率为50Hz/60Hz。其中每个数字字母的意义为:LC为交流线圈,1为单个接触器,D系列,线圈电流65A,M代表电压220V,7为50Hz/60Hz通用,C国产。

接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场使触头闭合,以达到控制负载的电器。在电工学上因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置,所以经常运用于电动机做为控制对象。

关于接触器型号的问题,本文重点介绍了接触器型号怎么看,以及接触器型号代表的含义。看到不同的接触器型号表示了不同的意思,我们可以通过这些型号的数字字母去了解产品的特点和性能。
