魏德米勒RockStar®:快如响指!
来源: 魏德米勒作者: 魏德米勒时间:2023-02-20 10:56:53点击:787

新式鼠笼式联接技术彻底改变接线方式——现在同样适用于重载接插件

高效接线现在有了新名称:鼠笼式联接技术。魏德米勒的革命性联接技术可以在创纪录的时间内建立可靠、持久的联接。该系统不需要工具,而且简单易用,因为鼠笼式联接技术专为柔性、精密绞合导线的轻松联接而设计,无需使用压接端头。魏德米勒是目前市场上少有的一家提供广泛鼠笼式联接技术产品(从用于面板制造的接线端子到铁路工业的重载接插件)的供应商。这家总部位于代特莫尔德的电气工程公司近期因创新的鼠笼式联接技术获得了2022年德国创新奖。

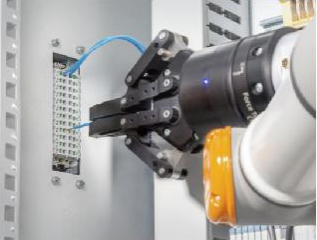

借助鼠笼式联接技术,魏德米勒正在革新各种联接系统,并将它们提升到新的水平。无压接端头的柔性精密绞合导线只需插入开放联接点,然后……咔哒!安全联接即建立完成。不需要工具。因此,联接系统也适用于未来的全自动布线过程。这些联接件甚至可以承受恶劣的环境条件和剧烈的震动。只需简单按下推杆,操作员即可再次打开联接点并移除联接的导线。




联接速度超越以往:新式鼠笼式联接技术将使您的接线进程达到全新的水平。凭借鼠笼式联接技术,自动化手动布线进程的安装和维护工作均可在弹指之间快速完成。



荣获2022年德国创新奖

最先应用创新鼠笼式联接技术联接系统的是RockStar®系列的固定回路插芯和模块。采用HDC插芯,可以更可靠、快速、灵活和轻松地进行接线。维护工作进度可明显加快。鼠笼式联接技术现已整合到其他魏德米勒产品系列(例如Klippon® Connect接线端子和OMNIMATE® 4.0 PCB接插件)中,以提高接线进程。最近,魏德米勒因这项创新联接技术荣获2022年德国创新奖。该奖项旨在以用户导向性和附加价值为评判标准,表彰所有行业的创新产品和解决方案。该奖项每年由一个独立的评审团颁发,目的是引起人们对创新的关注。




魏德米勒是目前市场上少有的一家提供广泛鼠笼式联接技术产品的供应商,可提供重型RockStar®接插件、Klippon®接线端子和OMNIMATE®4.0 PCB接插件。

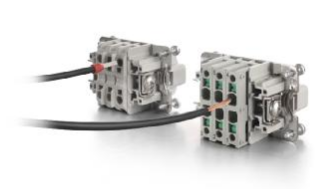

简单可靠:采用鼠笼式联接技术的RockStar®重型接插件

在机械和设备工程行业以及铁路和风电行业中,RockStar®重型接插件是必不可少的组成部分。它们支持模块化趋势,且用途广泛。魏德米勒根据类型和应用提供采用不同联接系统的插件,包括螺钉、弹片、直插式联接技术、冷压接和轴向螺钉联接。现在,带有前瞻性鼠笼式联接技术的插件已被添加到其产品系列中。因此,用户现在还可通过应用于重型接插件的鼠笼式联接技术获益。柔性、精密绞合的导线第一次能够直接插入联接点。无需使用压接端头,这大大减少了材料和加工成本以及所需的时间。导线到达正确位置并触发弹簧后,联接点就会自动闭合。触点像捕鼠器一样闭合,发出清晰的咔嗒声。强韧的弹簧机制能可靠地保证防振动、气密和持久的联接,满足铁路和风电行业严苛的环境要求。需松开导线时,只需按压推杆即可。这可以用普通螺丝刀完成。触点打开后会自动预紧,以备下一次接线操作。



HDC鼠笼式联接技术插件:完善的设计和独特的柔性

目前,魏德米勒是市场上少有的一家在多个产品系列(包括HDC插芯件和模块)中提供该技术的供应商。凭借鼠笼式联接技术,用户可以快速轻松地联接1-2.5 mm²的柔性精密绞合导线,无需使用压接端头。带有端头和塑料套环的精密绞合导线仍可使用,在该等应用中导线横截面范围为0.5 mm²至2.5 mm²(AWG 20至16)。HDC鼠笼式联接技术插件和模块的每个触点都有一个测试点,允许使用2.0 mm标准测试插头进行测试。固定回路HDC-HE鼠笼式联接技术插件有6、10、16和24个回路(尺寸3、4、6和8)型号可选。DIN EN 61984规定的额定电压为500 V;UL/CSA规定的额定电压为600 V AC/DC。根据DIN EN 61984,额定电流为16安。HDC-HE鼠笼式联接技术插件的塑料外壳由玻璃纤维增强聚碳酸酯和PA 66/6绝缘材料构成。该塑料已通过UL认证,根据UL 94,其可燃性等级为V-0,因此已获批准用于铁路应用。插件可在-40℃至+125℃的温度范围内正常使用。它们还与采用各种压接、螺钉、弹片和直插式联接技术系统的现有HDC-HE插件插头兼容。柔性无与伦比。
