拧紧策略微课堂 | 早期检测拧紧质量缺陷
来源: AtlasCopco工业工具作者: AtlasCopco工业工具时间:2023-06-02 15:11:47点击:669



在本节拧紧策略微课堂中,我们将为您介绍早期检测拧紧质量缺陷。


装配中遇到的问题

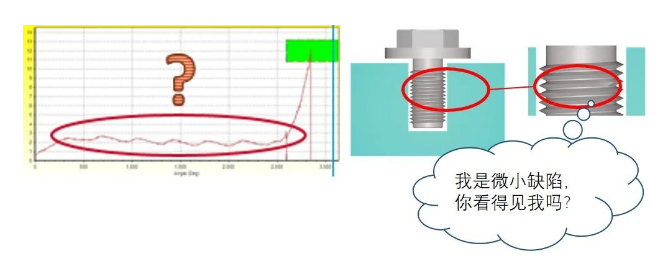

1. 即使最终扭矩以及最终角度同时合格,但经过历史拧紧曲线分析,可以发现在螺栓旋入阶段或者拧紧阶段早期,出现了拧紧曲线异常的状况;

2. 经进一步分析发现,拥有这种异常曲线的螺栓,即便在最终拧紧结果合格的情况下,夹紧力却仍不足。





可能的原因


1.  螺纹存在杂质;

2.  螺纹轻微坏牙;

3.  软硬连接性质出现变化。


阿特拉斯·科普柯推荐小技巧


拧紧过程中使用Post View Torque监控:

1. 在适当的扭矩阶段采用Post View Torque监控;

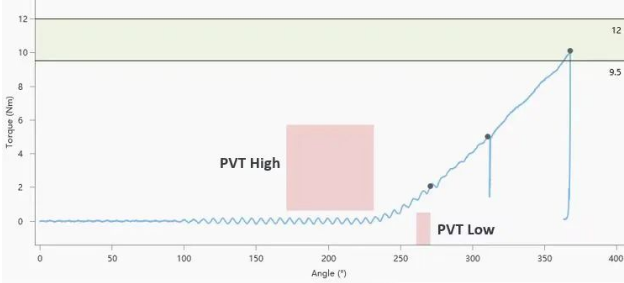

2. 设置上端和下端两个Post View Torque监控窗口:PVT High以及PVT Low;
3. 在拧紧过程中,一旦拧紧曲线碰触到两个监控窗口中的任意一个,工具便会停止,并且给出相应的Post View Torque报警信号。




更多关于Post View Torque监控策略的信息:

1. 对于拧紧过程中的问题,通过每一步设置扭矩以及角度上下限,可能依旧无法探测出潜在的拧紧问题,尤其是相对细微的因素导致的拧紧问题。

2.潜在的拧紧问题可能没有办法在角度和扭矩上体现出差异,但会在曲线形态上造成不同,而Post View Torque监控策略,实际上是对拧紧曲线的一致性加以监控。

3. 在实施该策略之前,需要采集多条拧紧曲线,通过曲线的性质和规律,从而确定该策略的控制参数(例如窗口的宽度和高度等)。



那对于这些问题,阿特拉斯·科普柯又有哪些解决方案呢?


① PF6000+STR



② 小扭矩情况下:PF6000 LV + Tensor SL

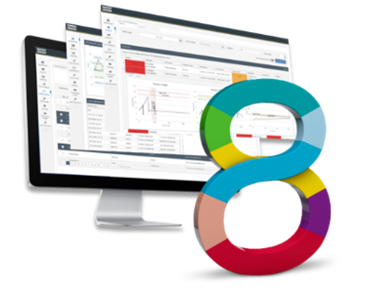

③ ToolsNet 8

可以采集拧紧数据及曲线,方便确定相关拧紧监控参数以及后期的相关参数优化。



④ ToolsTalk 2

可以记录到每一次拧紧参数的修改,并且随时可退回到任意一个历史拧紧参数。
