寒冬已至，强劲的西北风如期席卷“三北”地区的广袤风场，陆上#风电 一年一度的发电黄金期也随之开启。然而，严寒、冰雪、沙尘与持续满载的严苛工况，正时刻考验着风机各部件的稳定性。一旦关键部件发生故障，高昂的维修成本与巨大的发电损失将难以避免。
对运营商而言，在长达数月的发电高峰期内，确保风机实现“零缺陷、无间断”的可靠运行，直接关乎全年收益与资产安全。传统定期巡检模式已难以满足需求，设备健康监测的全面升级势在必行。
#ifm 作为自动化领域的专家，通过覆盖风机全身的智能传感网络，构建起深度融合运行逻辑与诊断技术的监测系统，助力客户在迎峰度冬的关键时期，保障可靠运行，兑现资产价值。
01 动力调节

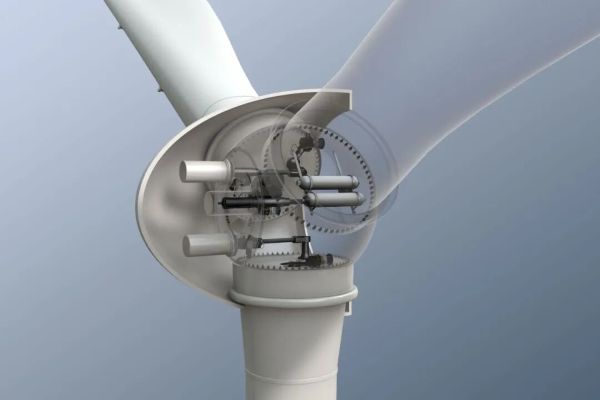

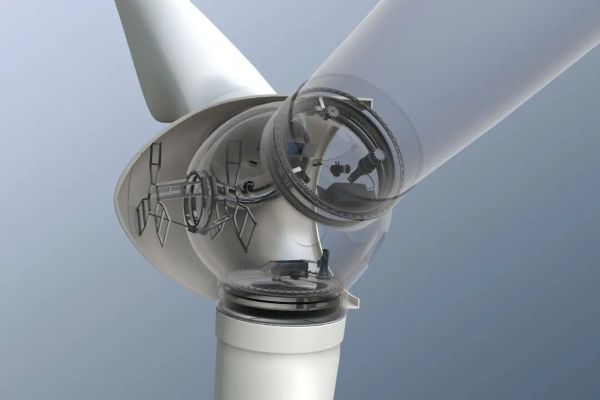

变桨系统
电动变桨
液压变桨
变桨系统作为风机的控制核心，其执行机构集成于轮毂，通过精准调节叶片桨距来捕获风能并保障安全，直接决定整机效率与可靠性。ifm为电动与液压两种主流驱动方式提供关键保障。

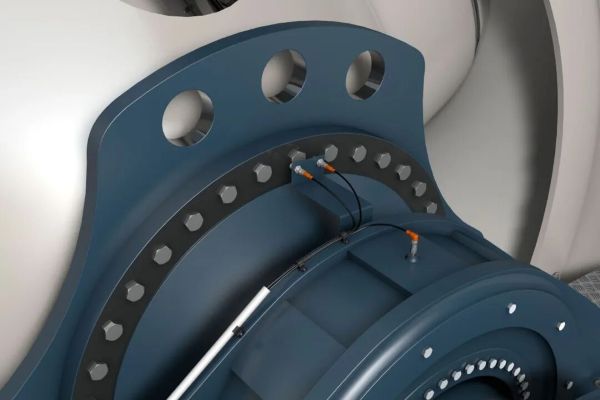

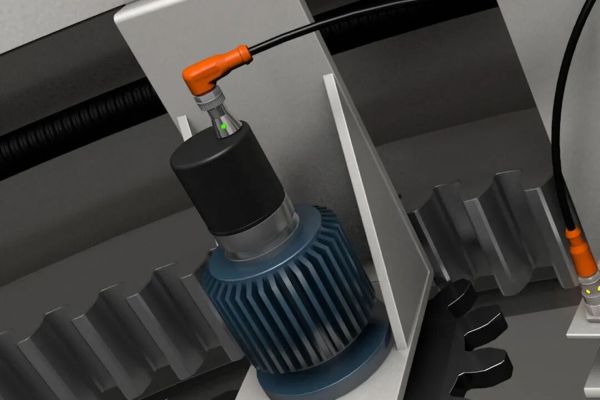

电动变桨：风轮叶片位置检测
风轮叶片位置检测：
● RM系列编码器
● 符合CCV标准，可在-40 °C下运行
● 通过监测风轮叶片位置控制转速
● 计算风轮叶片的桨距角，0°即停止

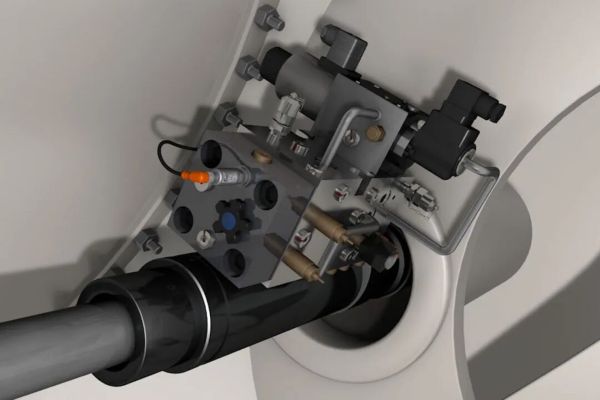

液压变桨：全面的压力监测
工作压力监测：
● PT540x系列压力变送器
● 符合CCV标准，可在-40 °C下运行
● 通过监测气缸的输入压力控制转速
● 计算风轮叶片的桨距角，0°即停止
● 确保控制回路的运行稳定性

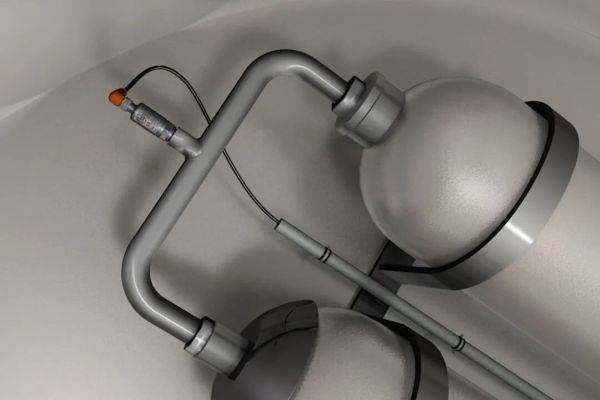

安全压力监测：
● 变桨系统故障时，蓄能器作为安全冗余自动触发，将叶片推回安全位置。
● PT540x系列压力变送器
● 符合CCV标准，可在-40 °C下运行
● 监测蓄能器压力
● 为安全动作提供可靠性验证
02 动力传输

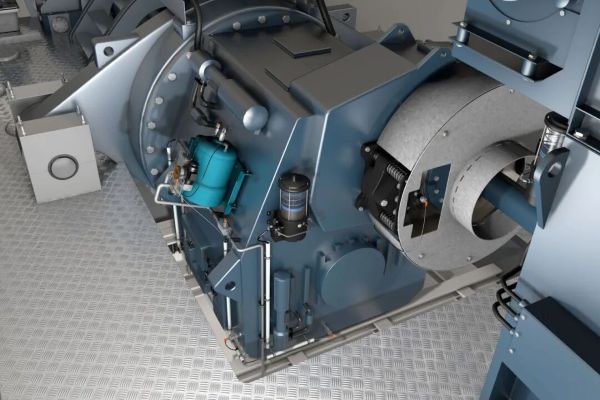

主轴、齿轮箱
主轴
齿轮箱
传动链将风轮捕获的巨大扭矩可靠传递至发电机，其健康状态直接决定机组的持续发电能力。ifm针对主轴与齿轮箱两大核心部件，提供专项监测方案。

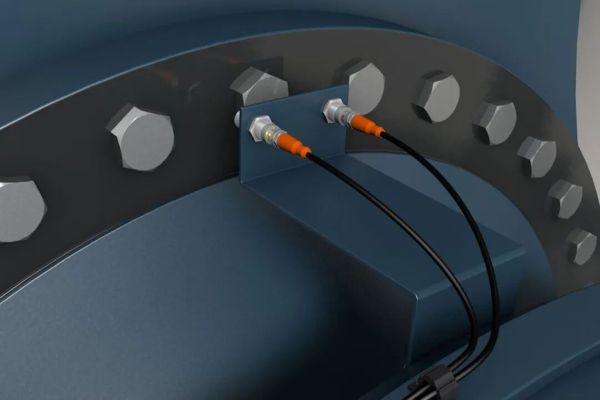

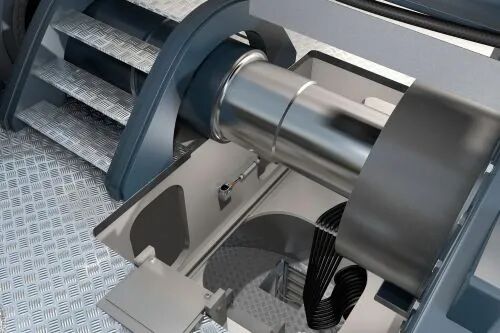

主轴：全面的转速监测
转速监测：
● 电感式接近开关（IFS24X系列或IGS24X系列）
● 监测主轴转速
● 防止超速对风机造成破坏

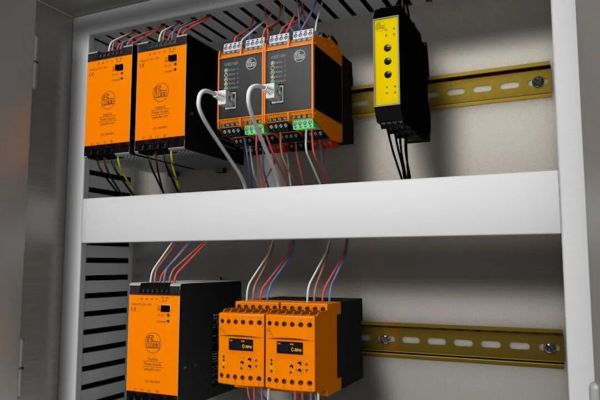

超速保护：
● 安全型速度监视器DD110S
● 可用于满足SIL 3 PL e安全等级的应用
● 符合CCV标准，可在-40 °C下运行
● 评估主轴转速
● 防止超速对风机造成破坏
齿轮箱：油位监测
油位监测：
● LMT系列点液位传感器
● 抗泡沫、防沉积干扰
● 监测齿轮箱油位
● 预防因油位异常导致的严重损坏
03 动力辅助
液压单元、机滤系统、润滑系统

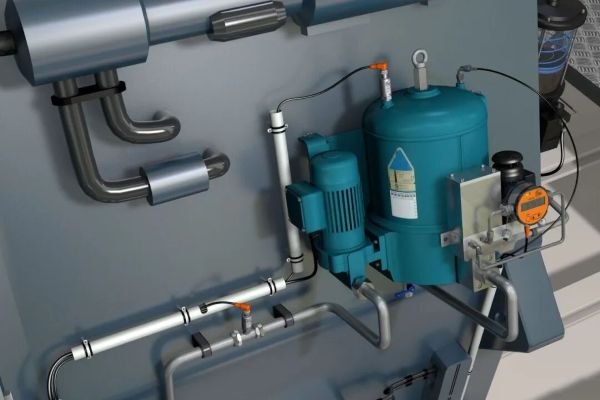

液压动力单元
机油过滤系统
液压、油品过滤与润滑系统共同构成了风机稳定运行的辅助保障体系。ifm提供全面的状态监测方案，确保动力传递可靠、油品清洁达标、部件润滑充分。

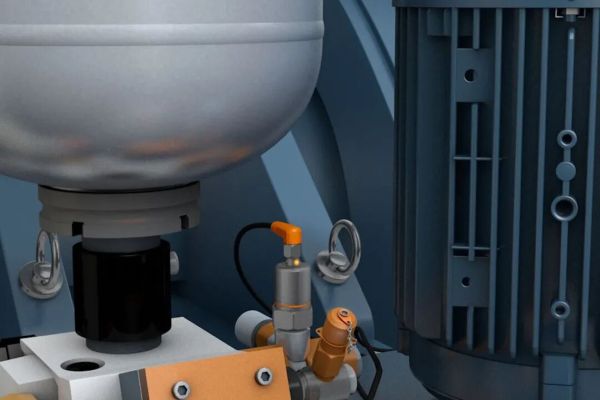

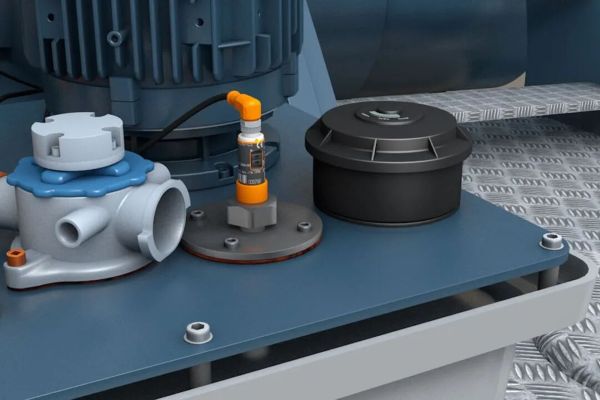

液压动力单元：多维度监护

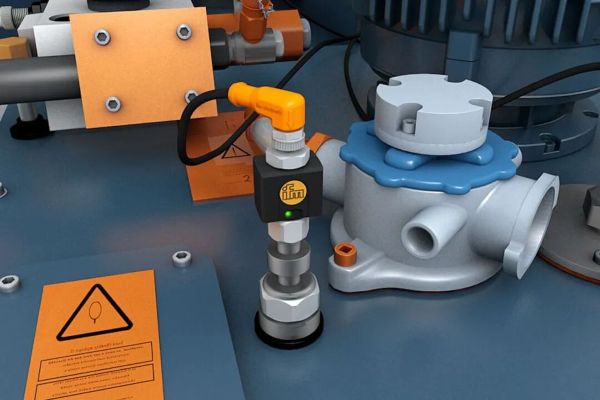

压力监测：
● 压力开关PP7550
● 支持IO-Link，可自动导入开关点，便于批量生产的快速编程
● 监测液压系统压力
● 防止压力不足导致动作失效
液位监测：
● LMT系列点液位传感器
● 抗泡沫、防沉积干扰
● 监测液压油位
● 避免泵体空转损坏
温度监测：
● PT100 / PT1000温度探头
● 信号可通过变送器转换为4...20 mA模拟量输出
● 监测液压油温
● 防止油液过热导致性能下降与密封老化

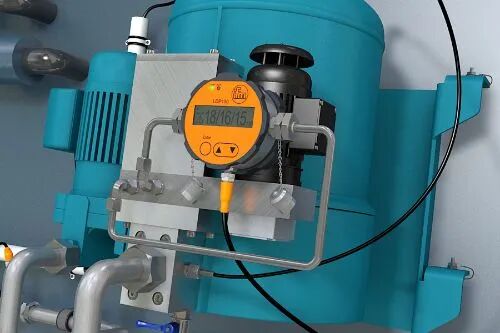

机油过滤系统：守护油品质量

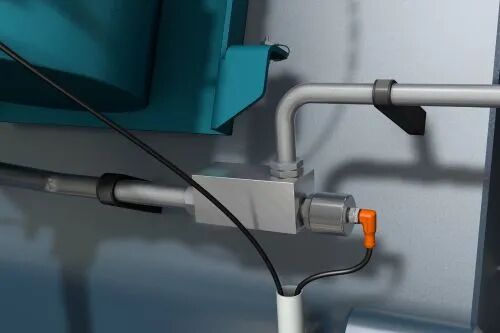

过滤器饱和度监测：
● 压力变送器PT5404
● 符合CCV标准，可在-40 °C下运行
● 监测过滤器前后压差
● 反映过滤器堵塞情况，按需更换
油品状态监测：
● 油颗粒传感器LDP100
● 集成数据存储器，支持更长时间的趋势分析
● 监测油品纯度等级（ISO 4406:99或SAE AS 4059标准）
● 预警早期磨损
油中水分测量：
● 油湿度传感器LDH100
● 监测油中的含水百分比及油温
● 防止油液乳化与部件腐蚀

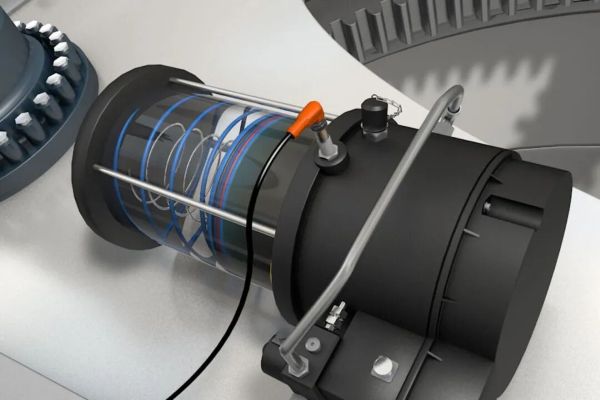

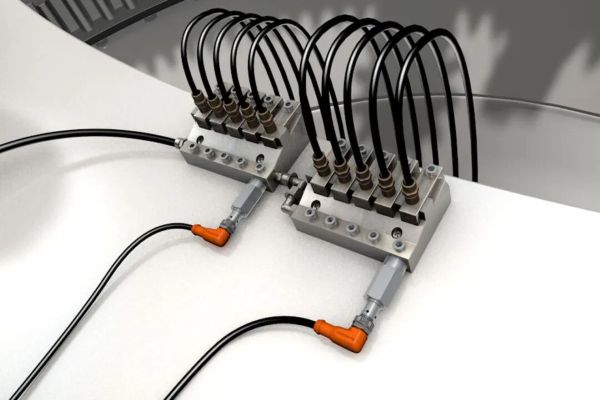

中央润滑系统：保障长效运行
液位监测：
● 磁性开关MFS211
● 远距离检测液位
● 确保储罐中有足够的润滑油
检测活塞开度：
● 电感式接近开关IFM203
● 符合CCV标准，可用作2线和3线装置
● 监测活塞是否打开
● 确保风机中的相关部件得到润滑
04 安全制动
转子制动器、转子锁
转子制动器
转子锁
ifm为机组停机制动与维护安全提供保障：转子制动器通过预测性维护确保紧急制动可靠性；转子锁则通过机械锁定与传感器反馈，杜绝维护期间的意外转动，共同守护设备与人员安全。

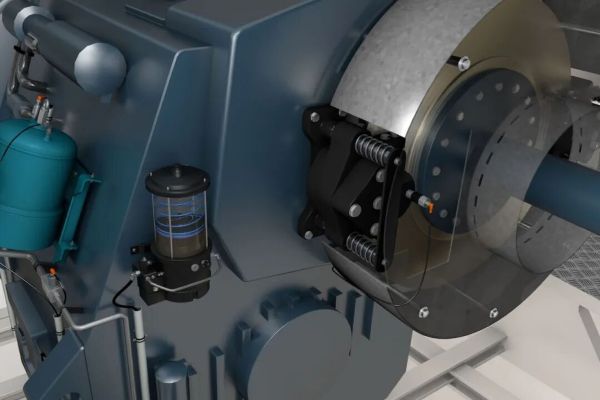

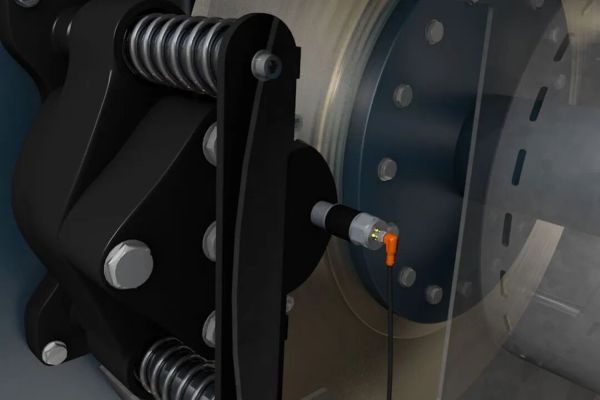

转子制动器：预测性维护
状态监测：
● 磁性开关M95008
● 两个可调节开关点，可根据OEM风机类型单独设置
● 远程监测制动器状态
● 提示下次维护必须更换衬片

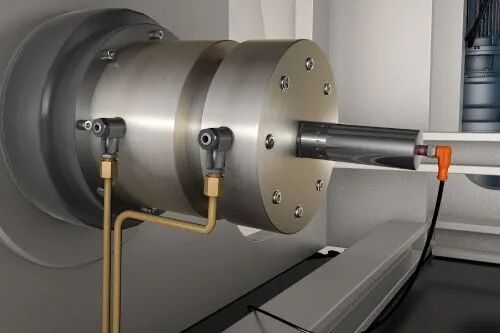

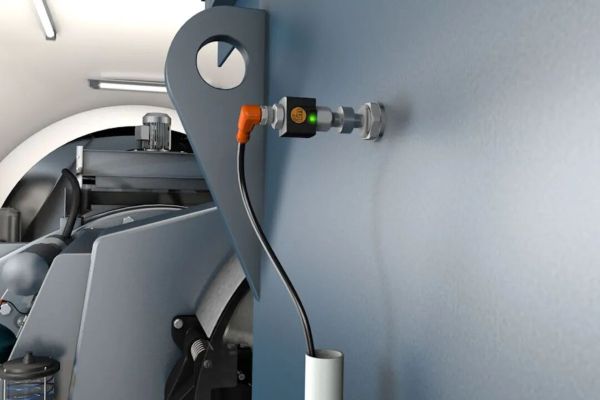

转子锁：设备与人员安全

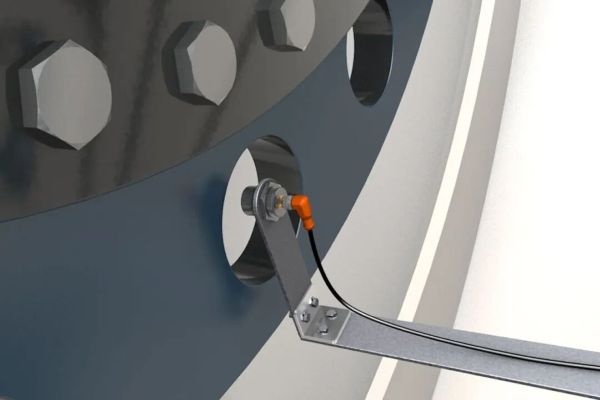

位置检测：
● 电感式接近开关IIS246
● 提供NC或NO输出
● 符合CCV标准，可在-40 °C下运行
● 检测转子锁的锁定位置
人员保护：
● 磁性开关M95009
● 三个可调节开关点，可根据OEM风机类型单独设置
● 指示转子锁的位置
● 确保当有人进入轮毂进行维护时，转子被锁定

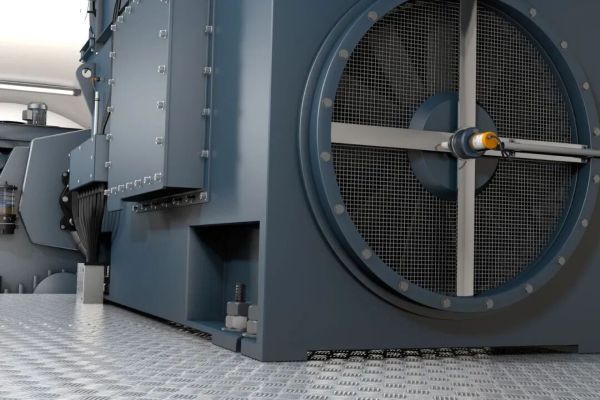

05 能量转换
发电机
作为风机能量转换的最终环节，发电机将机械能转化为电能，相关重要参数包括发电机轴承的冷却和润滑状态。

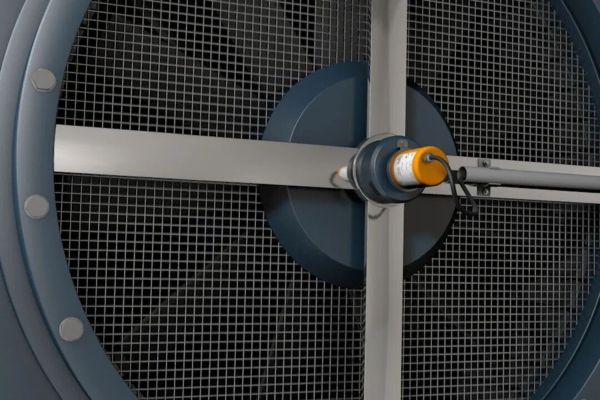

转速监测：
● RM系列光学编码器
● 符合CCV标准，可在-40 °C下运行
● 精确的转速反馈
冷却温度监测：
● PT100 / PT1000温度探头
● 信号可通过变送器转换为4...20 mA模拟量输出
● 监测冷却系统温度
● 确保绕组温度始终处于安全区间，保障发电效率与设备寿命
06 结构健康监测
风机叶片、风塔
结构健康监测是保障风机20年设计寿命的关键。该系统通过持续监测关键结构的动力学行为，有效识别潜在损伤并规避共振风险。
检测风机叶片裂纹：
● 振动传感器VSA101
● 在运动中也不受振幅干扰
● 连续测量叶片内表面的加速度
● VSE系列振动分析模块可检测冲击事件，并在发生警报时将其报告给控制器
测量风塔结构振动：
● 静态倾角传感器
● 内置错误存储器，可在出现错误时保存运行数据
● 提供带有CANopen接口的版本
当凛冽的西北风年复一年地唤醒风场，ifm以精准可靠的感知技术，为每一台风机在高峰期的可靠运行提供坚实保障。
