dcs机柜是什么 dcs机柜接地规范
来源: ceasia-china.com作者: ceasia-china.com时间:2020-04-07 15:21:58点击:45876

dcs机柜是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统,综合了计算机、通讯、显示和控制等4C技术。那么具体dcs机柜是什么样的系统呢?本文就给大家介绍下dcs机柜是什么,以及dcs机柜接地规范是怎样的。

dcs机柜是什么

dcs机柜是DSC是过程控制仪表发展起来的智能仪表,在多个行业和领域有着重要的应用,并且DSC是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统,而dcs控制系统主要分为三层:底层、中层和上层。每一层都由不同部分构成,对dcs控制系统有着重要的作用。

dcs机柜硬件组成部分:

底层:控制层,cpu卡,i/o卡,卡笼及机柜等。

中层:管理层,控制站通信卡,操作站,工程师站,打印机站,历史服务器等。

上层:工厂层,文件服务器,网络服务器等。

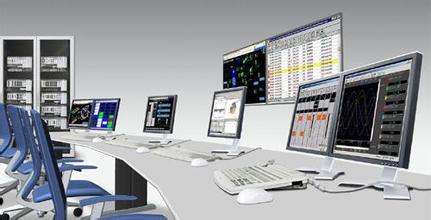

dcs机柜

dcs机柜硬件组成部分的功能:

1、人及界面,操作员站、工程师站、历史站,俗称上位机,用于操作设备和监视参数以及历史记录等。

2、dpu用于执行系统逻辑和运算并发出指令。

3、i/o模件用于收集现场一次设备、元件的参数,以及分模拟量和开关量等。

4、继电器柜用于执行dpu的指令。

5、系统电源柜用于dcs系统电源供给。

6、数据高速公路,同轴电缆或双绞线用于数据传输。

7、数字交换机用于联系上位机和下位机的枢纽。

dcs机柜接地规范

在一般情况下DCS系统需要两种接地:保护地和屏蔽地。对于装有安全栅防爆措施的系统还要有本安地。

保护地:DCS系统所有的操作员机柜、现场控制站机柜、端子柜等均应接保护地。保护地应接至厂区电气或自控仪表专业接地网,接地电阻小于1Ω。

屏蔽地:DCS系统中信号电缆的屏蔽层应做屏蔽接地。接地方法有两种:当厂区电气专业接地网接地电阻小于1Ω时,则可接厂区电气专业接地网。当厂区电气专业接地网接地电阻较大时,应独立设置自控仪表接地系统,接地电阻小于4Ω。

本安地:应独立设置接地系统,接地电阻小于1Ω。本安地的接地系统应保持独立,与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

关于dcs机柜的问题,本文重点介绍了dcs机柜是什么,以及dcs机柜接地规范。简单说dcs机柜就是DSC是过程控制仪表发展起来的智能仪表,它的功能强大应用广泛。dcs机柜的接地有着严格的规范,所以需要由专业的技术人员去完成。
