皮尔磁:隐形的“防护门”,德国威能的选择
来源: 皮尔磁作者: 皮尔磁时间:2020-07-22 13:58:22点击:2335

在针对设备区域进行安全设计时,从操作和任务完成效率的要求来说,应尽可能保证区域的进出便利,但是从安全的角度出发,则要求与危险的运动之间保持一定的距离。进出便利性和安全距离从来都是安全设计时必须面临的挑战之一,只有采用智能的安全理念才能够“化矛盾于无形”。


系统化的风险评估

德国威能(Vaillant)是全球知名的供热/生活热水/通风及空调设备的制造商,距今已有140多年的历史。在威能贝格海姆(Bergheim)的热储罐工厂,两条由54个热储罐生产设备组成的生产线刚刚完成了安全改造,大大提高了生产线的安全性,同时实现了单个定位器上下料区域的无障碍防护。安全改造的顺利实施与系统化的风险评估密不可分。

德国皮尔磁是资深的自动化解决方案的供应商,在安全改造方面拥有丰富的经验。在向用户提供改造方案前,皮尔磁会结合设备现场,进行系统化的风险分析。威能也正是被皮尔磁的专业性所打动,最终决定选择皮尔磁作为本次安全改造的实施方。

皮尔磁

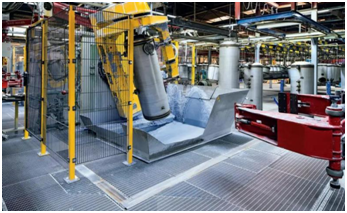

如上图所示:人员可以从三个方向接近定位器和储热罐,而为了让浇铸的搪瓷均匀覆盖于储热罐的内部,电动驱动器需要让储热罐沿着旋转轴进行旋转,待浇铸搪瓷完成后,红色的夹持器会将储热罐安全移开。该区域的风险主要包括粉碎、剪切和撞击等。


换个角度,海阔天空

在生产和物流操作区,当需要进行人/机交互时,光栅的安全解决方案毫无疑问是首选。但光栅的安装往往需要围栏或立柱的支撑,但是在威能的现场,由于工艺的要求和进出便利性的考虑,必须尽可能地减少围栏的使用。

那光栅要怎么安装呢?

经过周密详尽的现场勘察,在一次多部门的联合会议上大家共同讨论出了一个“极具创意”又切实有效的安装方式,集体的智慧再一次迸发出了耀眼的光芒。

皮尔磁

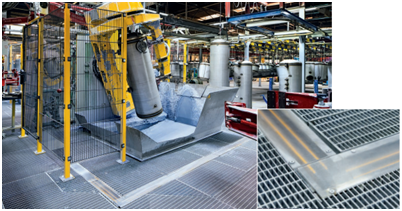

如上图所示,将光栅的发射端旋转90度,呈水平状态安装在地板之下,然后将光栅的接收端安装在天花板上,水平安装的发射端发出红外线,垂直地到达接收端,形成了一道“红外线防护门”。

在具体产品上,选择了皮尔磁PSENoptII系列的type3光栅,根据EN/IEC61496-1最高可达PL d,精度为手指保护,光栅的红外线光柱之间的距离为14mm。


黄金搭档,无往不利

使用了安全光栅,自然少不了安全控制器。我们选择了可配置的安全控制器PNOZmulti 2, 由它负责所有安全相关信号的处理。

光栅和可配置安全控制器的组合,是目前应用最为广泛、性价比最高也最灵活的方案,能够覆盖绝大多数中小型的应用场景,堪称“黄金搭档”。

PSENopt II的信号直接连接到PNOZmulti2 的基础单元PNOZ m B0,当有设备的操作人员进入到防护区域,他的身体、手甚至是手指对安全光幕的光柱形成遮挡时,PNOZ m B0将给出信号使得危险运动安全停止。

皮尔磁

控制柜内的安装紧凑

PNOZ mB0带一个通讯模块和一个扩展模块

在每一个热储罐定位器的后方都安装有一扇门,在需要维修时,可以通过这扇门进入到定位器的工作区域,在门上采用了集成安全锁定和安全防护于一体的PSENmlock安全门系统,达到最高的防护等级PL e。通过系统的风险评估以及创新性的安全改造,在实现生产线安全升级的同时,兼顾了用户尽可能减少围栏使用的需求,减少了对生产的干预,提高了生产效率。

威能对于整个项目的实施效果非常满意,尤其是创新性的光栅安装方式,充分体现了皮尔磁在安全领域的专业性,奠定了双方未来深入合作的基石。
