接触器接线图详细介绍
来源: ceasia-china.com作者: Kenny Fu 时间:2020-03-03 17:57:56点击:13086

接触器是利用流过线圈的电流来产生磁场,使触头闭合后来达到控制负载的电器。在生活中可以应用于快速地切断交流与直流主回路与频繁地接通和大电流控制的电路的装置,以保障用电设备的正常使用,本文就给大家详细介绍下接触器接线图。

1、在380伏交流电压下的接触器的线路图

按照接触器接线图所示的左上方的继电器和交流接触器的线一一连接起来,再把用电器和接触器的线按照图一一连接起来,最后连接电源,按下启动按钮便可以了,若要关闭按下停止按钮就行了。若果还需要实行异地控制的话,需要把停止按钮串联到停止按钮中,但是值得十分注意的是,还需要把启动按钮并联到启动按钮中,便可以进行异地控制。

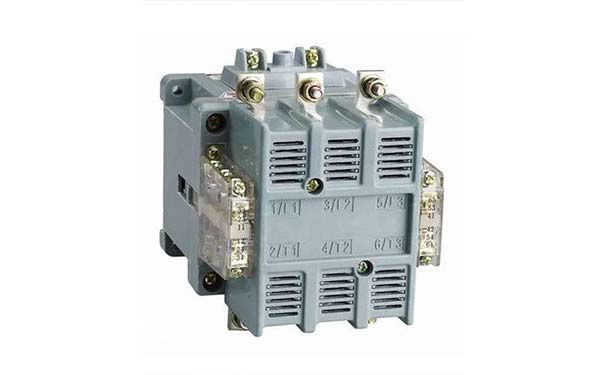

接触器

2、在220伏交流电压下的接触器的线路图

按照接触器接线图所示,将接触器和继电器串联起来,再把接触器和用电器连接好,最后连接启动按钮和停止按钮,接通电源后就可以了。实行异地控制的步骤和在380伏交流电压下的操作相同。

3、在交流电压下2个接触器的线路图

按照接触器接线图所示先将2个接触器并联起来,再将接触器的两端分别和要用的用电器与继电器连接好,最后按照分别连接好启动按钮和停止按钮。若果需要实行异地控制,安装步骤按照在380伏的交流电压下的操作进行启动按钮和停止按钮的安装。

一般我们用到的都是交流电,所以按照接触器的线路图进行连接线路,基本上能解决大多数的线路连接需求,但是安连接过程中要仔细检查是否是按规定,需要串联的不能错误的弄成并联,同样的需要并联的也千万不可也串联,与电有关的都要小心行事。还需要注意不同型号的接触器可能有不同的连接方式,最好实现阅读一下自己购买的接触器的说明书。

本文重点介绍了接触器接线图,需要注意的是交流接触器有两个基本东西,主触头和辅助触头。主触头顾名思义就是用来和用电器接触的,辅助触头就是接在控制回路上,用来控制主回路的。主触头一般接到主回路上,至于先后顺序倒是没有特别要求。辅助触头接到控制回路上,一般要选择是常开触点还是常闭触点,是根据控制回路的要求而定,可以在最上方加上一个机构来增加触头数量。
