rtu控制器设参方法和注意事项,rtu和plc的区别是什么
来源: ceasia-china.com作者: ceasia-china.com时间:2020-04-21 11:29:19点击:3691

rtu控制器是构成企业综合自动化系统的核心装置,通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成,由微处理器控制并支持网络系统。本文重点介绍下rtu控制器设参方法和注意事项,以及rtu和plc的区别是什么。

rtu控制器设参方法和注意事项

1、确认设参软件版本是否正确。用控制器设参软件读出控制器参数,在设备参数目录下找到网口参数。如果控制器读出的设备参数中找不到网口参数,则将附带的“6000.ini”文件拷贝到控制器设参软件安装文件下的“设备驱动”文件夹中,若拷贝前此文件夹中已有同名的“6000.ini”文件则替换掉,然后再打开设参软件读出参数。

2、修改本机IP、子网掩码、网关、中心IP,确定参数的正确性。以本机IP为例,首先我们把本机IP的格式理解为这种格式:X1.X2.X3.X4。参照图所示参数作如下说明:① 本机IP高-参数值16进制为C0A8(高字节‘C0’的十进制为‘192’即本机IP 中X1位置的数值,低字节‘A8’的十进制为‘168’即本机IP 中X2位置的数值);②本机IP低-参数值16进制为01CA(高字节‘01’的十进制为‘1’即本机IP 中X3位置的数值,低字节‘CA’的十进制为‘202’即本机IP 中X4位置的数值);所以192.168.1.202即为本机IP。

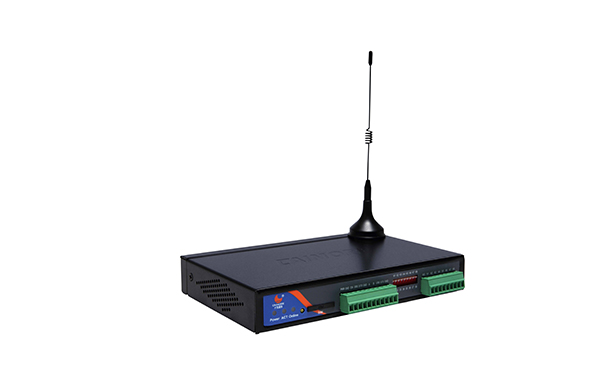

rtu

3、MAC地址是否正确,一般情况下一台设备不需要设置设备的MAC地址。但是当有多台设备时需要更改设备的MAC地址来确保设备的MAC地址之间不会冲突,修改方法和IP修改相同。

rtu和plc的区别是什么

plc可编程逻辑控制器。可编程逻辑控制器是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器,在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

当可编程逻辑控制器投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间,可编程逻辑控制器的CPU以一定的扫描速度重复执行上述三个阶段。

rtu控制器。rtu是SCADA系统的基本组成单元。rtu是安装在远程现场的电子设备,用来监视和测量安装在远程现场的传感器和设备,负责对现场信号、工业设备的监测和控制。rtu将测得的状态或信号转换成可在通信媒体上发送的数据格式,它还将从中央计算机发送来得数据转换成命令,实现对设备的功能控制。

关于rtu控制器的问题就介绍到这里,rtu控制器是基于GPRS、3G/4G、NB-IoT等通信网络实现远程数据采集、处理、存储、加密和传输的智能终端设备。rtu控制器实现了物物相联和人机互动。
