scada与监控系统的运行方式,scada系统由哪些组成
来源: 亚洲控制工程作者: 亚洲控制工程时间:2020-05-09 16:00:40点击:7702

scada系统软件位于现场控制层和上层MES数据应用层之间,以OPC、TCP/IP、串口等几种方式与控制层通讯,通过OPC、WCF以及DCOM等方式将数据送往上层MES业务系统。scada与监控系统可以配合使用,本文就给大家介绍下scada与监控系统的运行方式,以及scada系统由哪些组成。

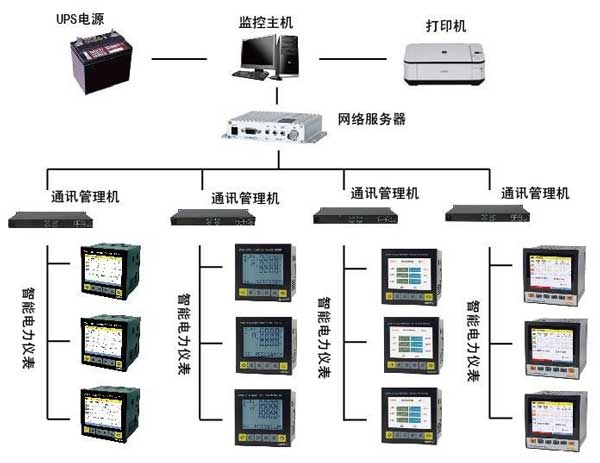

scada系统

scada与监控系统的运行方式

scada系统软件位于现场控制层和上层MES数据应用层之间,以OPC、TCP/IP以及串口等几种方式与控制层通讯,通过OPC、WCF、WebService和DCOM等方式将数据送往上层MES业务系统。

scada系统软件所连接的控制设备通常是PLC(可编程控制器),也可以是智能表或者板卡等,接收到PLC、智能表以及板卡等设备的反馈信息后,系统以声音、图形和图象等方式显示给用户终端,以达到监视的目的。

通过scada系统与MES系统集成,scada系统负责与设备实时通讯、实时记录与报警,其关键信息在处理之后会传递与MES系统进行归档与业务逻辑处理,scada系统的某些事件(Event)能触发MES中的流程事务(Transaction),同时MES中流程控制逻辑、作业参数以及配方等信息也可以交由scada系统执行。

scada系统由哪些组成

人机界面(HMI)。一个可以显示程序状态的设备,操作员可以依此设备监控及控制程序。HMI会链接到scada系统的数据库及软件,读取相关信息,以显示趋势、诊断数据及相关管理用的信息,如定期维护程序、物流信息、特定传感器或机器的细部线路图、或是可以协助故障排除的专家系统。

计算机监控系统。可以采集数据,也可以提交命令监控程序的进行。远程终端控制系统(Remote Terminal Unit,简称RTU)可连接许多程序中用到的传感器,数据采集(Data acquisition)后将数字的数据传送给监控系统。

通信网络。是提供监控系统及RTU(或PLC)之间传输数据的管道。传统的scada系统会使用广播、串行或是调制解调器来达到通信的机能,有些大型的scada系统(例如发电厂或铁路)也常会使用架构在同步光网络(SONET)或同步数字体系(SDH)上的以太网或网络协议。scada系统中的远程管理或监视机能常称为遥测。

关于scada与监控系统的问题,本文重点介绍了scada与监控系统的运行方式,以及scada系统由哪些组成。总之scada与监控系统是可以配合使用的,事实上这种方式在很多地方都得到了广泛的应用。
