产品概述：
WPA-S磁致伸缩位移传感器/KS压力传感器，提供精确的位置反馈和稳定的液压控制系统，应用于弹簧设备的成形过程。
工艺过程
为了制造出具有特定形状和尺寸的弹簧，必须精准控制弹簧圆周的曲率半径。弹簧要求至少三点连接线圈，机械控制通过液压回路驱动最多四个弯曲工具的运动。
通过协调各设备的相对位置，其中三个工具使滑动的圆柱形金属丝弯曲成型，形成典型的“弹簧”形状。当达到预设长度时，第四个工具随即进行金属丝的切割。
图1 工艺过程
生产挑战
在精密弹簧制造领域，实现线圈恒定曲率半径和精确几何尺寸中心是核心挑战。因此需要控制弯曲工具的位置，实现0.1mm的重复精度，同时保持极低的线性测量误差。
此外，工艺速度要求位置控制具备高度响应能力—从数据采样到传输至PLC的全程响应。 其结果是，位移传感器无法接入现场总线线路，而必须将数据直接发送至控制PLC。
产品优点

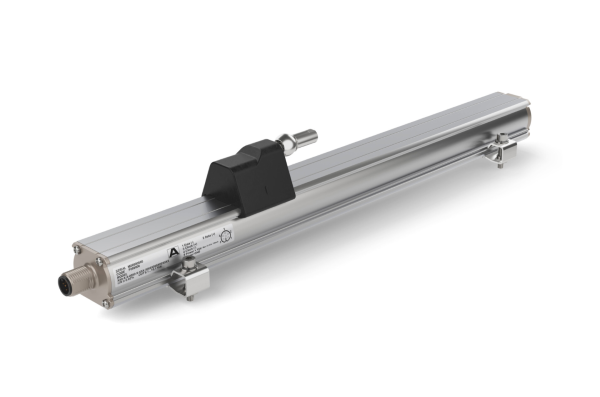

WPA-S磁致伸缩式位移传感器
在位置采样频率为2kHz的情况下 ，相当于每500ms进行一次读数更新 ，可以实时监测和控制弯曲工具的位置。
● 量程：50-4000mm
● EMC抗干扰能力强
● 信号线性误差：≤±0.01%
● 重复精度：0.01mm
● SSI同步数字输出，直接传输至PLC

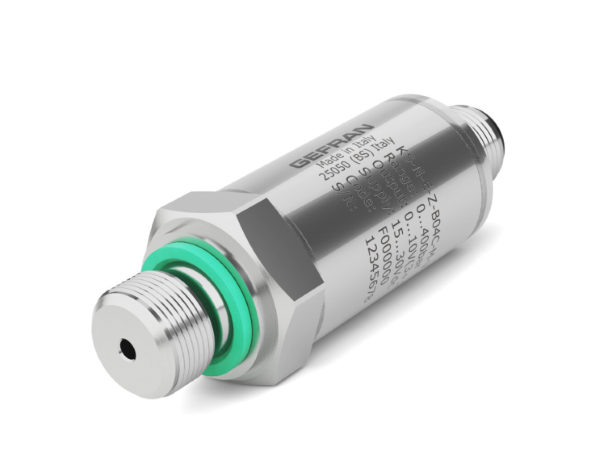

KS压力传感器
● 量程：1-1000bar
● 紧凑的不锈钢结构
● 标配SIL2认证，可提供经cULus认证
● 输出信号：0...10Vdc，4...20mA
解决方案
WPA-S位移传感器可以为三个弯曲工具提供实时精确的位置反馈，是实现0.1mm重复定位精度和恒定曲率的核心保障。
由于弯曲工具由液压缸驱动，故需对液压回路的油压实施精确控制。KS压力传感器则负责精确监测并控制驱动弯曲工具的液压压力，为执行机构的稳定、精准动作提供必需的动力基础，是保证成形过程和最终产品质量的关键环节。
