交流接触器工作原理
来源: ceasia-china.com作者: Kenny Fu 时间:2020-03-04 11:37:49点击:3267

交流接触器的主要作用是用于远距离接通与分断交流供电线路,交流接触器的内部主要由主触点和辅助触点、线圈,以及静铁芯、动铁芯和接线端等构成。本文重点给大家介绍下交流接触器工作原理。

交流接触器利用主接点来开闭电路,用辅助接点来导通控制回路。主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也可以作为中间继电器配合主电路使用。

交流接触器的接点通常由银钨合金制成,这种材料具有良好的导电性和耐高温烧蚀性。交流接触器动作的动力来自交流通过带铁芯线圈产生的磁场,电磁铁芯由两个山字形的幼硅钢片组成,其中有个固定铁芯套的有线圈,工作电压有多种可以选择。

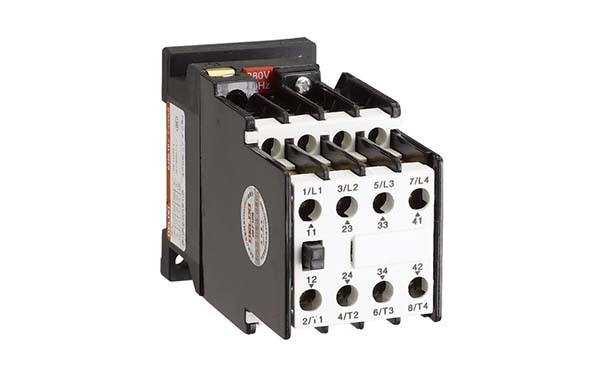

交流接

为了使磁力稳定铁芯的吸合面再加上短路环。交流接触器在失电后需要依靠弹簧复位。另一半是活动铁芯构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。20安培以上的接触器加有灭弧罩,利用电路断开时产生的电磁力快速拉断电弧保护接点。接触器往往具可高频率操作,做为电源开启与切断控制时最高操作频率可达每小时1200次。接触器的使用寿命都是很高的﹐机械寿命为数百万次至一千万次,电寿命一般则为数十万次至数百万次。

从用途来角度来看交流接触器可分为工业用接触器以及建筑及家用接触器两类。交流接触器利用主接点来打开和关闭电路,通过辅助接点来执行相关的控制指令。主接点通常只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也可以作为中间继电器配合主电路使用。

在电工学上因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置,所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用。接触器控制容量大适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。

关于交流接触器工作原理的内容就介绍到这里,总起来说就是交流接触器利用主接点来控制电路,用辅助接点来导通控制回路。主接点一般是常开接点而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。
