交流接触器型号怎么查看和选择
来源: ceasia-china.com作者: Kenny Fu时间:2020-03-04 11:47:17点击:6709

交流接触器常采用双断口电动灭弧和纵缝灭弧以及栅片灭弧三种灭弧方法,用以消除动触头和静触头在分合过程中产生的电弧。交流接触器又分为了很多不同的型号,本文给大家介绍下交流接触器型号怎么看的问题。

我国生产的交流接触器常用的有CJl0,CJl2,以及CJX1和CJ20等系列及其派生系列产品,CJ0系列及其改型产品已逐步被CJ20和CJX系列产品取代。上述系列产品一般具有三对常开主触点,常开和常闭辅助触点各两对。直流接触器常用的有CZ0系列分单极和双极两大类,常开、常闭辅助触点各不超过两对。

除以上常用系列外我国近年来还引进了一些生产线,生产了一些满足IEC标准的交流接触器,下面就简单的介绍下这几种。

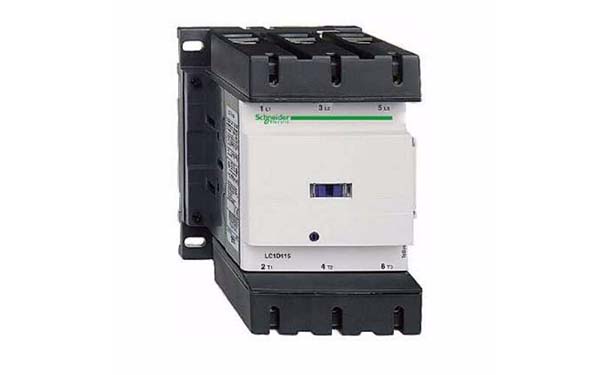

接触器

CJl2B-S系列锁扣接触器用于交流50Hz,电压380V及以下、电流600A及以下的配电电路中,供远距离接通和分断电路用并适宜于不频繁地起动和停止交流电动机。具有正常工作时吸引线圈不通电和无噪声等特点。其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电,不仅无电力损耗而且消除了磁噪音。

由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。它们主要供远距离接通和分断电路,并适用于频繁地起动及控制交流电动机。3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便以及可靠性高等特点。额定电压为220~660V而额定电流为9~630A。

交流回路中的电容器投入电网或从电网中切除时,接触器选择应考虑电容器的合闸冲击电流。一般接触器的额定电流可按电容器的额定电流的1.5倍选取,型号选CJ10或者CJ20等

用接触器对变压器进行控制时应考虑浪涌电流的大小。例如交流电弧焊机和电阻焊机等,一般可按变压器额定电流的2倍选取接触器,型号选CJl0和CJ20等。

对于电热设备,如电阻炉和电热器等,负荷的冷态电阻较小因此起动电流相应要大一些。选用接触器时可不用考虑(起动电流),直接按负荷额定电流选取。

由于气体放电灯起动电流大、起动时间长,对于照明设备的控制可按额定电流1.1~1.4倍选取交流接触器,型号可选CJl0或者是CJ20等。

本文重点介绍了交流接触器型号,交流接触器型号有很多种,不同的型号有着不同的特点,因此在使用的适合需要根据机械的用途来选择,合适的交流接触器型号才是最主要的。
