plc控制柜是什么 plc控制柜制作标准
来源: ceasia-china.com作者: ceasia-china.com时间:2020-04-15 16:29:20点击:4475

plc控制柜实际是指成套的控制,可实现电机以及开关等控制的电气柜。plc控制柜有着强大的功能,同时它的制作标准也很高。本文重点给大家介绍下plc控制柜是什么,以及plc控制柜制作标准是怎么样的。

plc控制柜是什么

plc控制柜有过载、短路及缺相保护等功能。其结构紧凑、工作稳定、功能齐全,可以根据实际控制规摸大小进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统,能适应各种大小规模的工业自动化控制场合,被广泛应用在电力、冶金、化工以及造纸和环保污水处理等行业中。

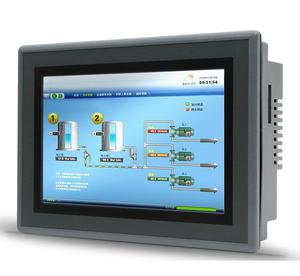

plc控制柜可完成设备自动化和过程自动化控制,实现完美的网络功能,性能稳定、可扩展、抗干扰强等特点,是现代工业的核心和灵魂。用户可以根据自身需求设计plc控制柜、变频柜等,并可搭配人机界面触摸屏达到轻松操作的目的。设备更可与dcs总线上位机modbus、profibus等通讯协议的数据传输。

plc

plc控制柜制作标准

1、plc控制柜侧面及前后门均采用2、0mm厚冷轧钢板制作,两侧采用1、5mm厚冷轧钢板制作。

2、plc控制柜前后开门,前门设计玻璃视窗(玻璃视窗以观察到柜内plc及主要设备工作状态并保证门体整体美观为准,几个控制柜门应保持一致),后为双开门。

3、柜下部距底100mm设盖板,盖板分前后两块,每块盖板在两边靠近线槽处设200mm*100mm出线孔,盖板应为2、0mm厚钢板并加筋条。

4、控制柜内设备元件安装为前后布置,即双面立梁结构,前后立梁间为100mm,前立梁面至前门的净空为300mm,后立梁至后门的净空为400mm。

5、plc控制柜柜顶居中安装排风扇,柜顶前后安装照明日光灯管,仪表柜柜顶居后安装照明日光灯管。

6、柜内两侧靠近柜体侧板的竖走线槽应紧贴侧板,以保证柜内有效净空间。

7、plc柜中S7-300/400基板安装于绝缘胶木板上,并保基板与柜体绝缘。

8、plc柜(有柜内布置图的)柜内元器件及其它部件按安装图纸要求。

9、柜内接线参照图纸设计,柜内该短接的接线端子应短接,柜内配线(多股铜芯软线)规格严格按配线规约执行。

通过本文的讲解,大家应该能够对plc控制柜有大致的认识,plc控制柜的概念很好理解。但是大家在购买plc控制柜的时候,就需要参加相关的标准,以确保plc控制柜能够发挥正常的作用,本文提到的这些制作标准大家可以参考下。
