接线端子种类有哪些?
来源: ceasia-china.com作者: ceasia-china.com时间:2020-03-11 15:56:06点击:6112

接线端子通俗的来说就是用于实现电气连接的一种配件。

但是先如今,伴随着工业自动化自动化的进步,对工业控制要求越来越严格,越来越精确,接线端子的用量逐渐上涨,接线端子的使用范围越来越多,而且种类也越来越多。那么接线端子种类有哪些?

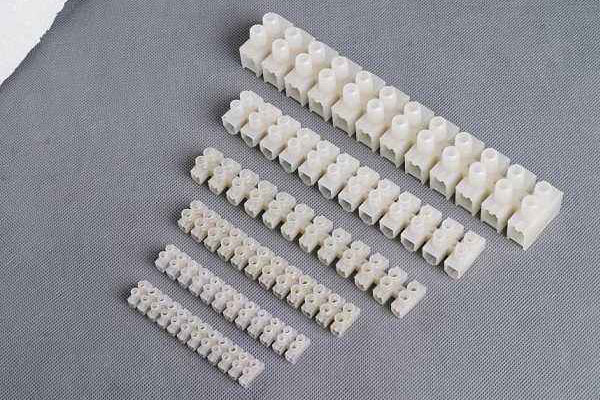

接线端子

接线端子种类

接线端子一杯可以分为:

欧式接线端子系列

插拔式接线端子系列

变压器接线端子

建筑物布线端子

栅栏式接线端子系列

弹簧式接线端子系列

轨道式接线端子系列

穿墙式接线端子系列

光电耦合型接线端子系列


接线端子用得最广泛的除了PCB板端子外,还有五金端子,螺帽端子,弹簧端子等等。

下面呢我们来具体说下常见的插拔式,栅栏式,弹簧式,轨道式,穿墙式这几类端子。

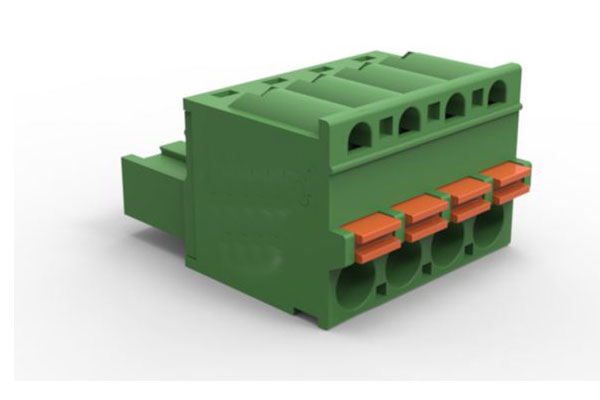

接线端子

插拔式接线端子

插拔式接线端子顾名思义就是插拔连接而成的端子,简单点说是将一部分压紧然后插到另一部分。插座两端可加装配耳,装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳,同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上,锁定扣位可以在安装完成后锁定母体和插座。插拔式接线端子可以选择公制线规也可以选择标准线规,是市场上最热销的端子类型。

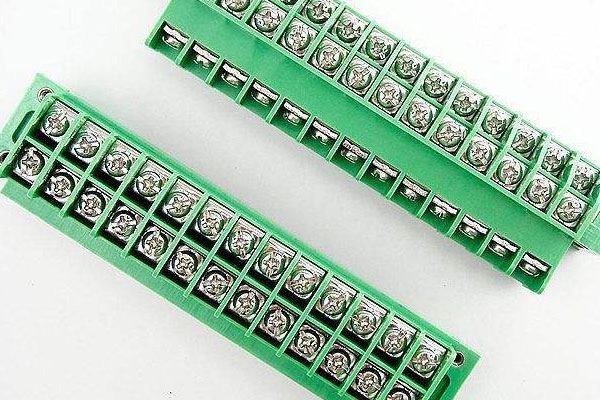

栅栏式接线端子

栅栏式接线端子是能够实现安全、可靠、有效的连接,专为电力应用而设计,并集成了翻盖式透明安全盖。阻隔可容许杂乱或磨损的导线端,以防同一端子座及相邻部件上的位置之间出现电气短路。能够实现安全、可靠、有效的连接,特别是在大电流,高电压的使用环境中应用比较广泛。


弹簧式线端子

弹簧式线端子是利用弹簧性装置的新型接线端子,在连接器市场销量中占有较大份额,因其有着防震动、连接快捷方便等优势,常被应用于城市轨道交通、电梯、电力控制、安防照明等诸多领域。

接线端子

轨道式接线端子

轨道式接线端子是采用压线和独特的螺纹自锁设计,使得接线连接可靠、安全。简单点说其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开,比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。


穿墙式接线端子

穿墙式接线端子采用螺钉连接线技术,可以并排安装在为1mm到10mm等厚度的面板上面,可自动补偿和调整面板厚度的距离,组成任意极数的端子排列,而且可以使用隔离板来增加空气间隙和爬电距离。用户可以自由选择加固方式:螺钉固定、铆钉固定和法栏固定。
