plc控制系统由什么组成 plc控制系统设计步骤
来源: ceasia-china.com作者: ceasia-china.com时间:2020-04-15 16:30:13点击:7190

plc控制系统是在传统的顺序控制器的基础上,引入了微电子技术、计算机技术以及自动控制技术和通讯技术而形成的一代新型工业控制装置。plc控制系统应用的范围很广,本文主要给大家介绍的是plc控制系统由什么组成,以及plc控制系统设计步骤。

plc控制系统由什么组成

CPU模块。CPU模块主要山微处理器(CPU芯片)和存储器组成。在plc控制系统中CPU模块相当于人的大脑和心脏,它不断地采集输入信号,执行用户程序刷新系统的输出;存储器用来存储程序和数据。

输入模块。输入模块和输出模块简称为IO模块,它们是联系外部现场和CPU模块的桥梁。开关量输入模块用来接收和采集从按钮、选择开关、数字拨码开关、限位开关、接近开关、光电开关、压力继电器等来的开关最输入信号;模拟量输入模块用来采集各种变送器和热电偶、热电阻提供的连续变化的模拟量输入信号。

输出模块。plc通过开关量输出模块控制继电器,从而控制接触器、电磁阀以及电磁铁等设备装置;通过模拟量输出模块用来将plc内的数字转换为成比例的电流或电压,从而控制调速器、调节阀等执行机构。IO模块除了传递信号外还有电平转换与隔离的作用。

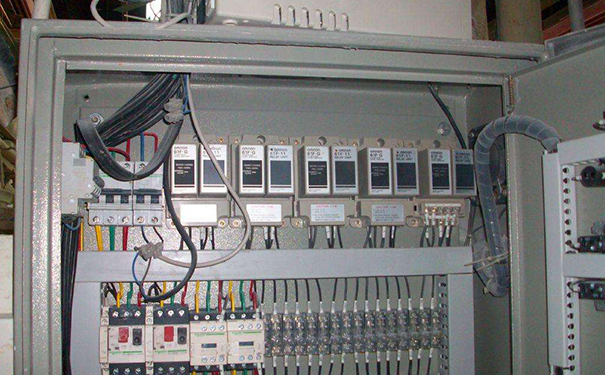

plc

编程装置。主要由编程软件和编程线缆组成。编程软件可以在计算机上直接生成和编辑梯形图、指令表程序,程序被编译后通过编程线缆下载到plc,也可以将plc巾的程序上传到编程软件上显示。

plc控制系统设计步骤

1、工艺分析。深入了解控制对象的工艺过程、工作特点、控制要求,并划分控制的各个阶段,归纳各个阶段的特点,和各阶段之间的转换条件,画出控制流程图或功能流程图。

2、选择合适的plc类型。

3、分配I/O点。分配plc的输入/输出点,编写输入/输出分配表或画出输入/输出端子的接线图,接着就可以进行plc程序设计,同时进行控制柜或操作台的设计和现场施工。

4、程序设计。对于较复杂的控制系统,根据生产工艺要求画出控制流程图或功能流程图,然后设计出梯形图,再根据梯形图编写语句表程序清单,对程序进行模拟调试和修改,直到满足控制要求为止。

5、控制柜或操作台的设计和现场施工。设计控制柜及操作台的电器布置图及安装接线图;设计控制系统各部分的电气互锁图;根据图纸进行现场接线并检查。

6、应用系统整体调试。如果控制系统由几个部分组成,则应先作局部调试然后再进行整体调试;如果控制程序的步序较多,则可先进行分段调试然后连接起来总调。

关于plc控制系统的问题,本文重点介绍了plc控制系统由什么组成,以及plc控制系统设计步骤有哪些。简单说plc控制系统由相关的硬件和软件组成,他们各自发挥着作用,至于plc控制系统的设计,大家可以参考本文提到这些细节。
