现场总线系统的特点和组成
来源: 亚洲控制工程网作者: 亚洲控制工程网时间:2020-06-02 16:11:16点击:1119

现场总线系统也叫现场总线控制系统,现场总线控制系统是全数字串行、双向通信系统。系统内测量和控制设备如探头、激励器和控制器可相互连接、监测和控制。本文重点给大家介绍下现场总线系统的特点和组成。

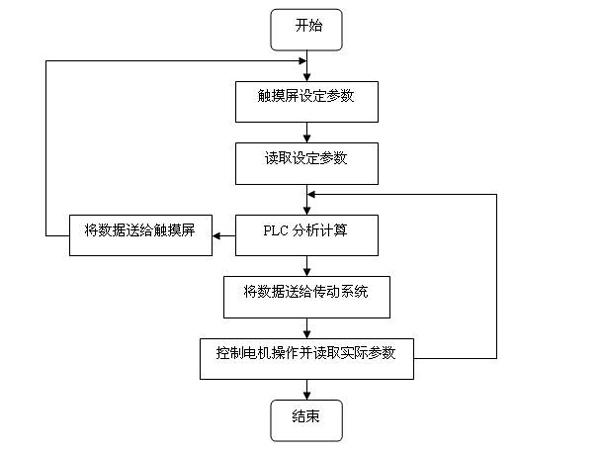

现场总线系统

现场总线系统的特点

系统的开放性。传统的控制系统是个自我封闭的系统,一般只能通过工作站的串口或并口对外通信。在现场总线技术中用户可按自己的需要和对象,将来自不同供应商的产品组成大小随意的系统。

可操作性与可靠性。现场总线在选用相同的通信协议情况下,只要选择合适的总线网卡、插口与适配器即可实现互连设备间、系统间的信息传输与沟通,大大减少接线与查线的工作量,有效提高控制的可靠性。

现场设备的智能化与功能自治性。传统数控机床的信号传递是模拟信号的单向传递,信号在传递过程中产生的误差较大,系统难以迅速判断故障而带故障运行。而现场总线中采用双向数字通信,将传感测量、补偿计算以及工程量处理与控制等功能分散到现场设备中完成,可随时诊断设备的运行状态。

对现场环境的适应性。现场总线是作为适应现场环境工作而设计的,可支持双绞线、同轴电缆、光缆、射频、红外线及电力线等,其具有较强的抗干扰能力,能采用两线制实现送电与通信并可满足安全及防爆要求等。

现场总线系统的组成

1、现场总线控制系统

它的软件是系统的重要组成部分,在网络运行过程中对系统实时采集数据、进行数据处理、计算。优化控制及逻辑控制报警、监视、显示和报表等。

2、现场总线的测量系统

其特点为多变量高性能的测量,使测量仪表具有计算能力等更多功能,由于采用数字信号所以具有高分辨率,准确性高、抗干扰、抗畸变能力强等特点。

3、设备管理系统

可以提供设备自身及过程的诊断信息、管理信息、设备运行状态信息(包括智能仪表)、厂商提供的设备制造信息。

4、总线系统计算机服务模式

以客户机/服务器模式是较为流行的网络计算机服务模式。服务器表示数据源(提供者),应用客户机则表示数据使用者,它从数据源获取数据并进一步进行处理。

5、数据库

它能有组织的、动态的存储大量有关数据与应用程序,实现数据的充分共享、交叉访问,具有高度独立性。

本文重点介绍了现场总线系统的特点和组成,在工厂网络的分级中,现场总线系统既作为过程控制(如PLC,LC等)和应用智能仪表(如变频器、阀门、条码阅读器等)的局部网,又具有在网络上分布控制应用的内嵌功能。
